本期分享的是假期在家拆解的三個電子秤，我們一起看一下大致的電路及方案吧。小編在此先祝大家國慶快樂。

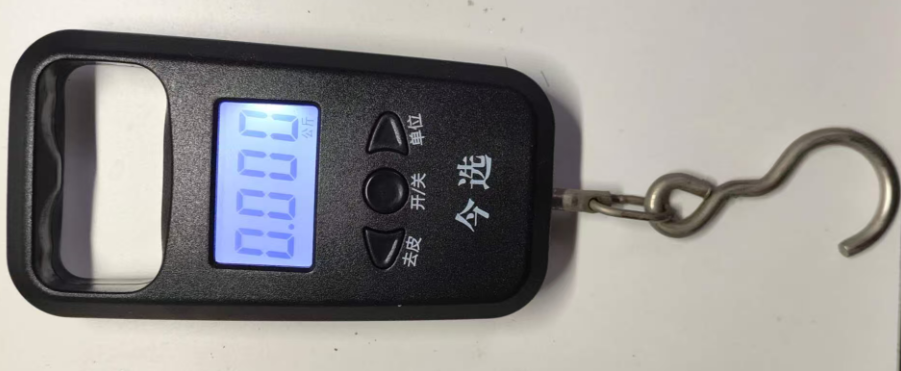

首先是一個9.9元的便攜提拉式的電子秤（最初是買來防水果攤鬼秤的），產品采用4位段碼屏，稱重量程50kg，分辨率10g，產品照片如下圖所示：

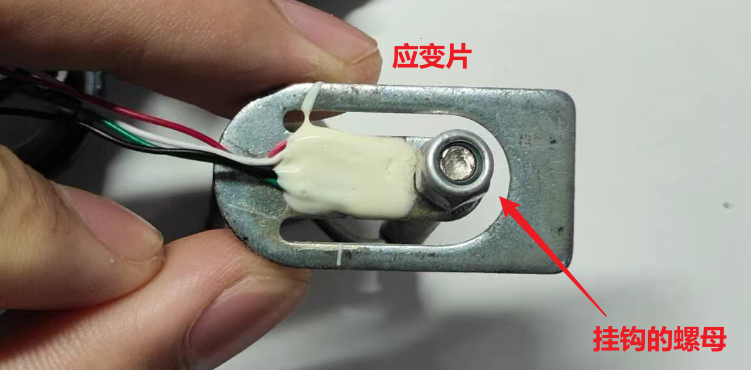

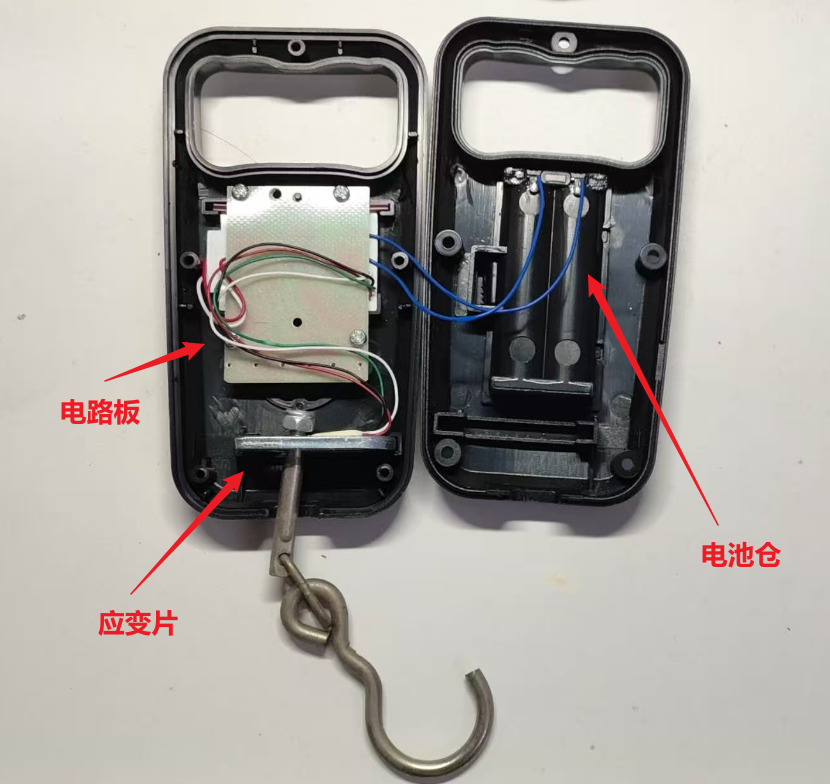

拆開電路可以看到大致如下所示，產品采用兩節7號電池供電，電路板是單層的，在測量物體重量的掛鉤上方有一個電阻式稱重應變片傳感器（四線）。

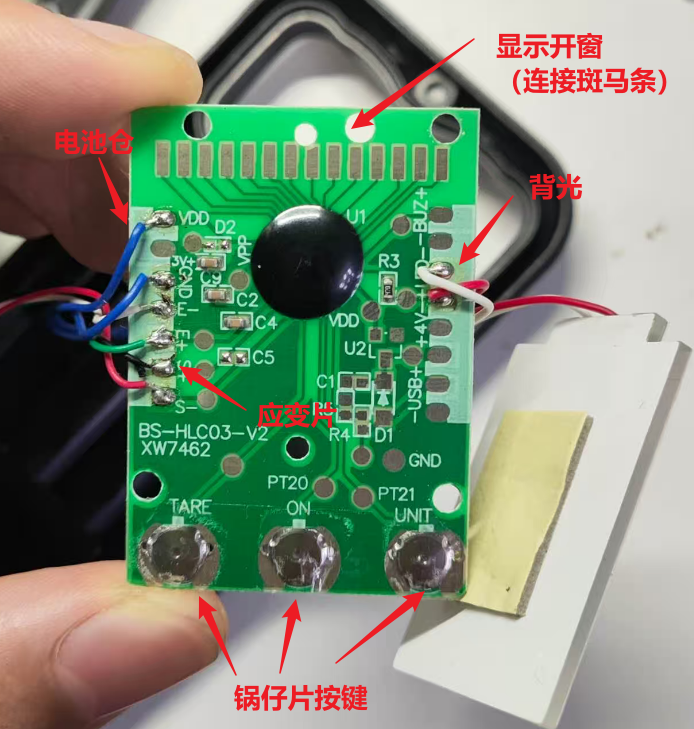

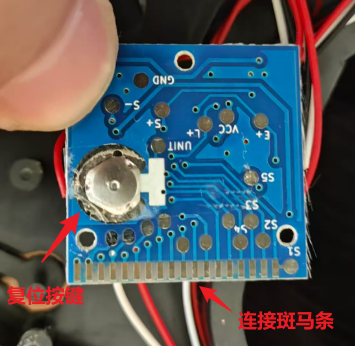

然后是電路板，采用了一顆牛屎芯片，整個電路非常簡單，只有幾顆電阻電容；看預留位，還有蜂鳴器什么的，可能有另外一個USB充電的PCB兼容版本。

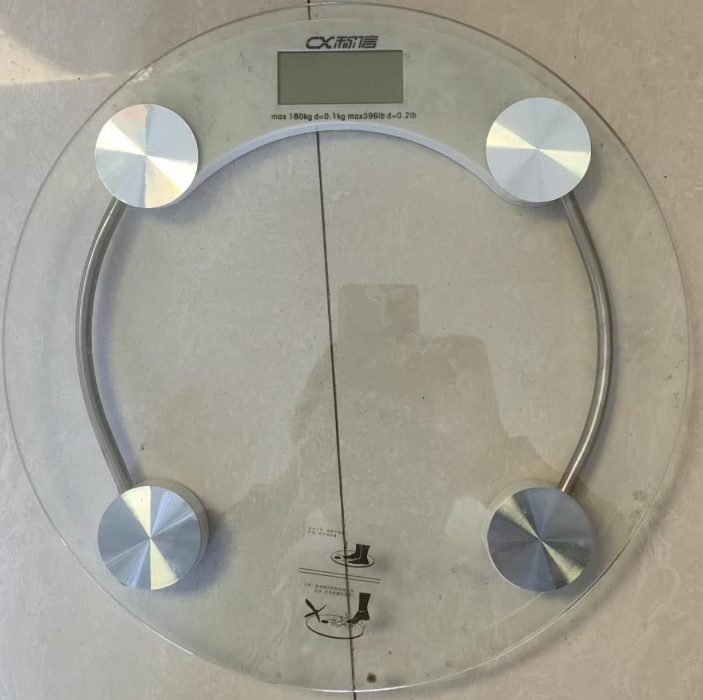

然后是第二款產品，也是家里用的蠻久的體重秤，這款估計是電池沒電了，產品如下圖所示：

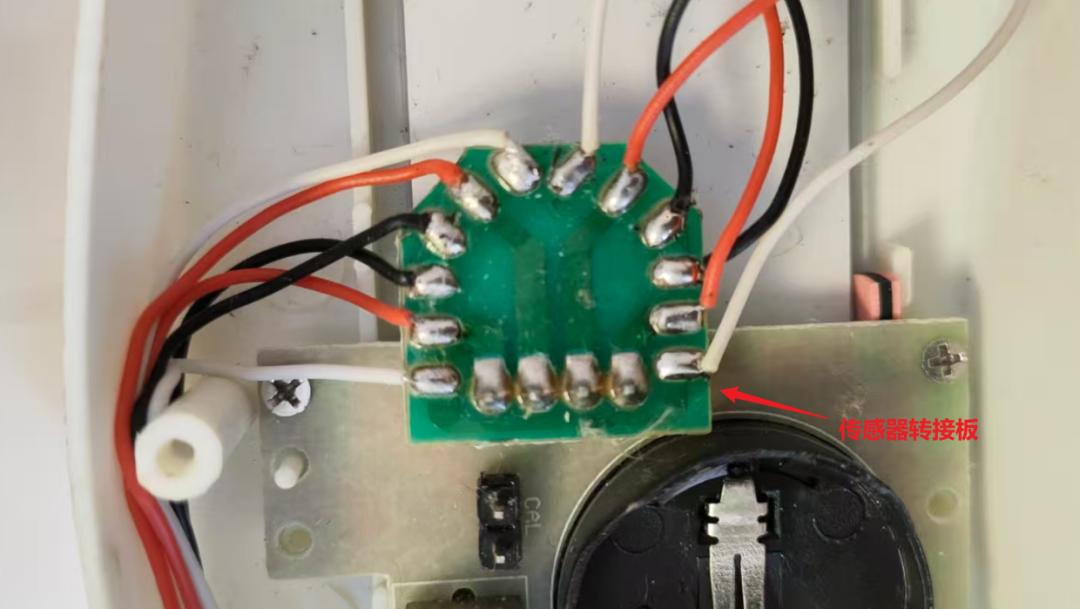

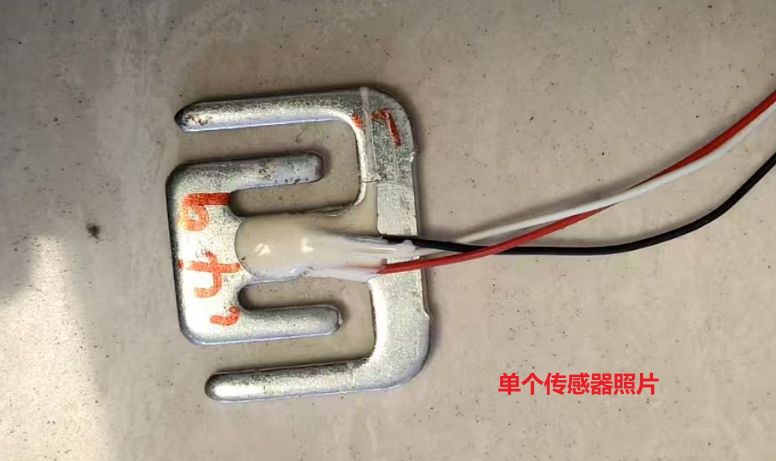

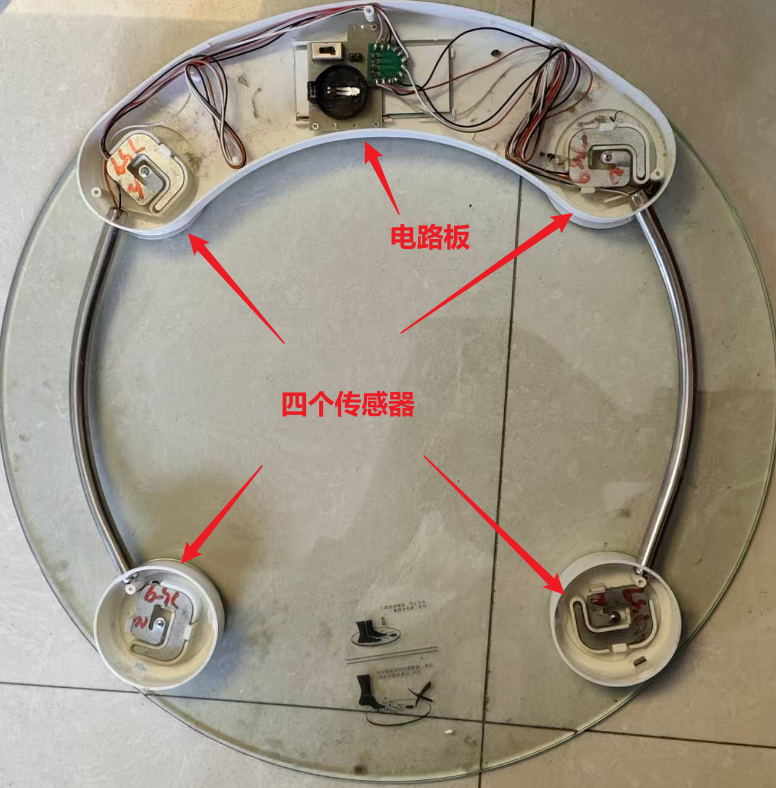

然后這款顏值還是蠻好看的，我們從背面拆開，可以看到產品由單顆CR2032紐扣電池供電，另外可以看到這個在四個角落分別有一個傳感器（三線制半橋稱重傳感器）。

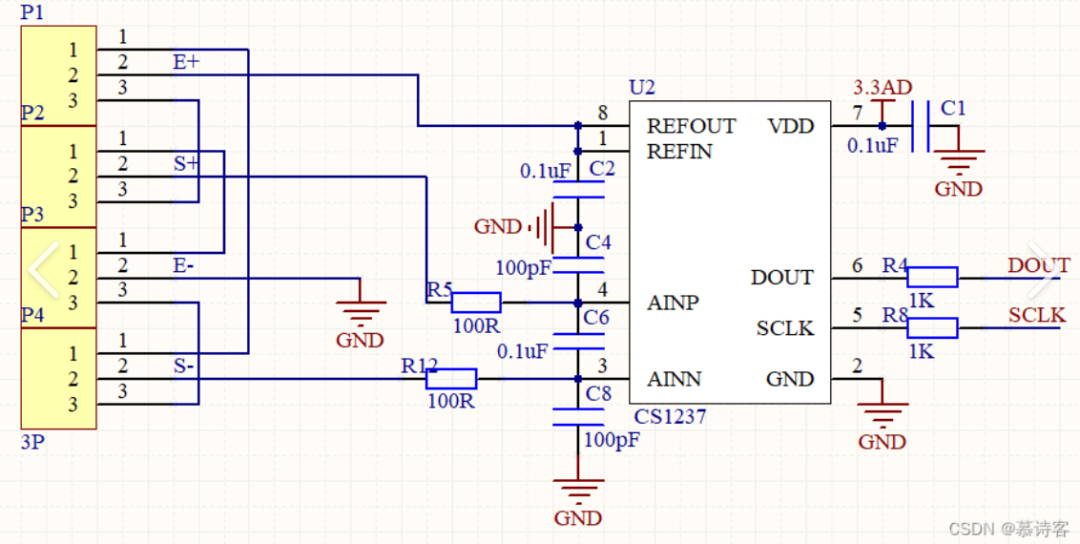

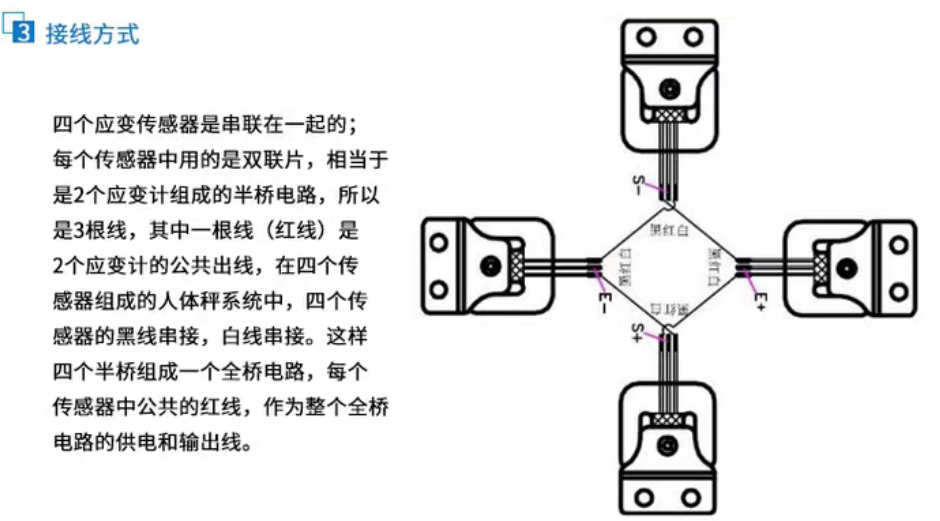

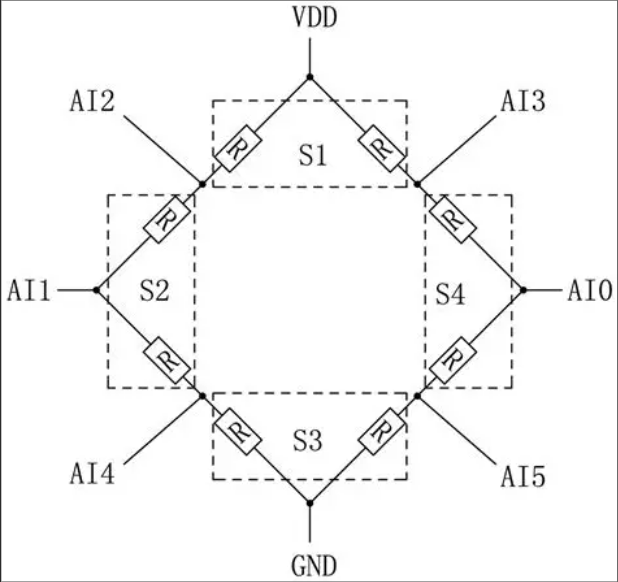

然后我搜了一下這個半橋傳感器的連接方式，大致如下所示：

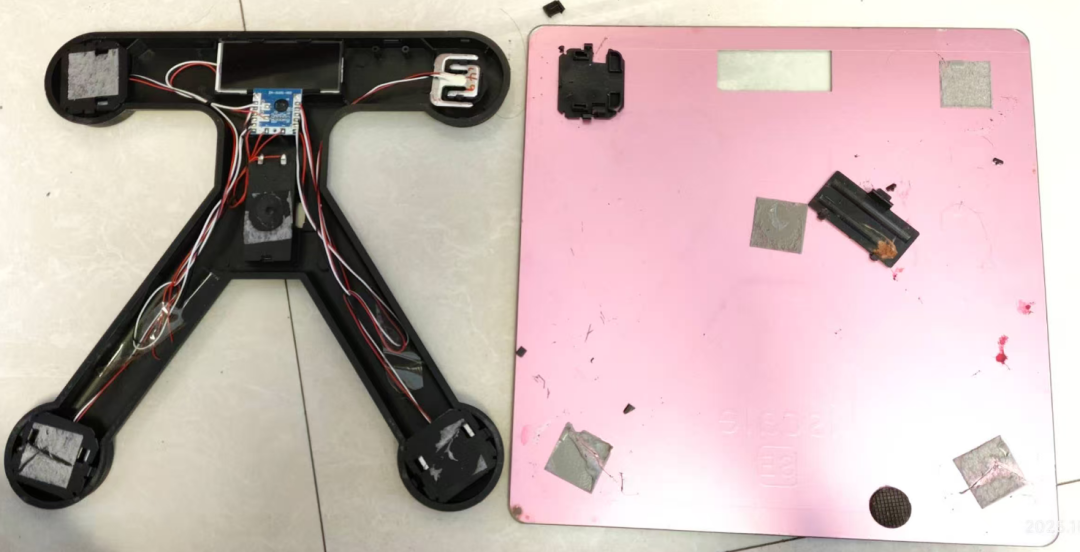

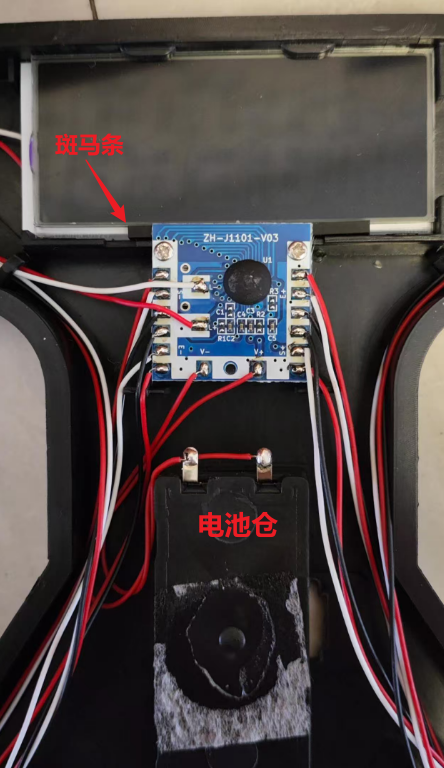

然后是第三款體重秤，產品拆解如下所示，也是一樣的設計思路，都是牛屎芯片+四個半橋傳感器+斑馬條段碼液晶顯示。

總結：

這類產品的低端市場硬件方案基本一致，成本已經壓縮的很厲害了。主要區別在于結構設計。
