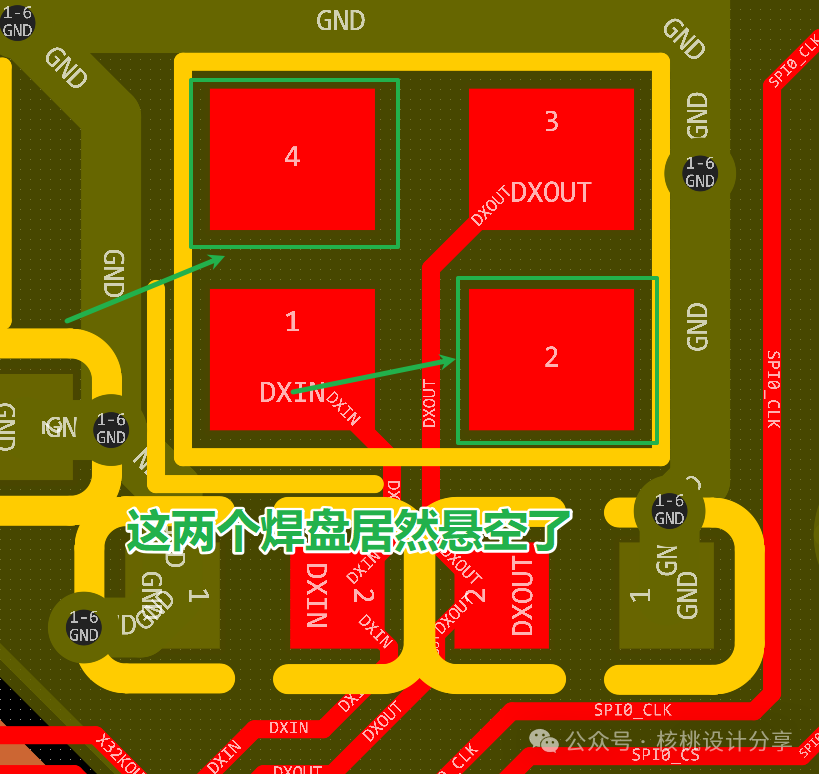

今天核桃給大伙分享一個工作中一個非常典型的真實案例，是關于晶振的。我們一起來看一下到底是怎么回事，導致板子EMC過不了？這是同事晶振的layout原圖：

看到這，想必大伙都應該知道原因了吧！一問同事為什么，他說晶振不就是兩個管腳而已嘛，這兩個都不需要接地也可以起振的呀！聽到這，核桃沒啥可說的了.........的確，這兩個焊盤即使不接GND，晶振也是能正常起振的，但是要過EMC久沒那么簡單了。

我們具體分析看看。先來看看懸空的這兩個焊盤

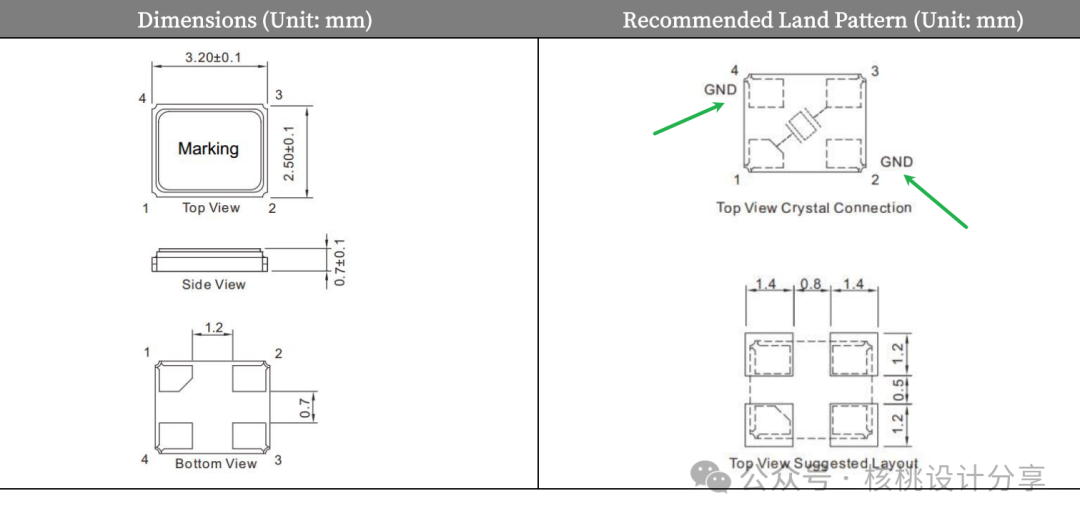

從上圖可以看的出來，廠家是建議另外的兩個管腳是要接GND的。其實這是由于這兩個焊盤是和晶振的金屬外殼相通的，也就是說這兩個焊盤接到GND，那晶振的金屬外殼就等同于有效接GND的，可以形成一個有效的屏蔽層，有效降低整機的輻射干擾，這點非常關鍵。

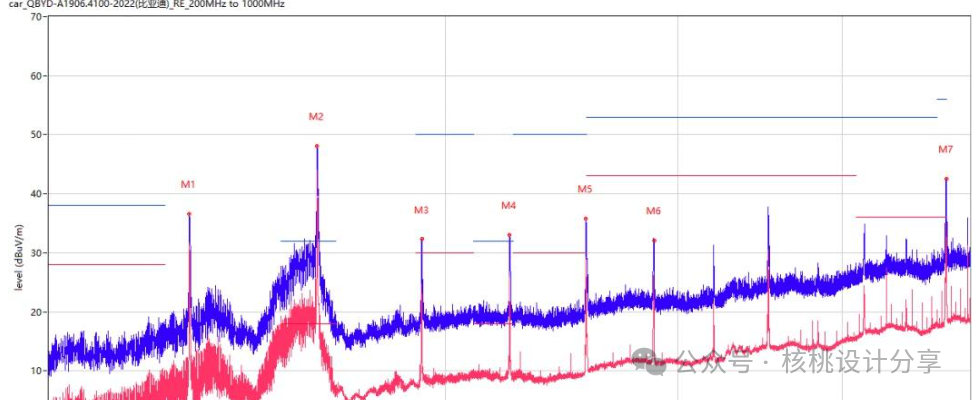

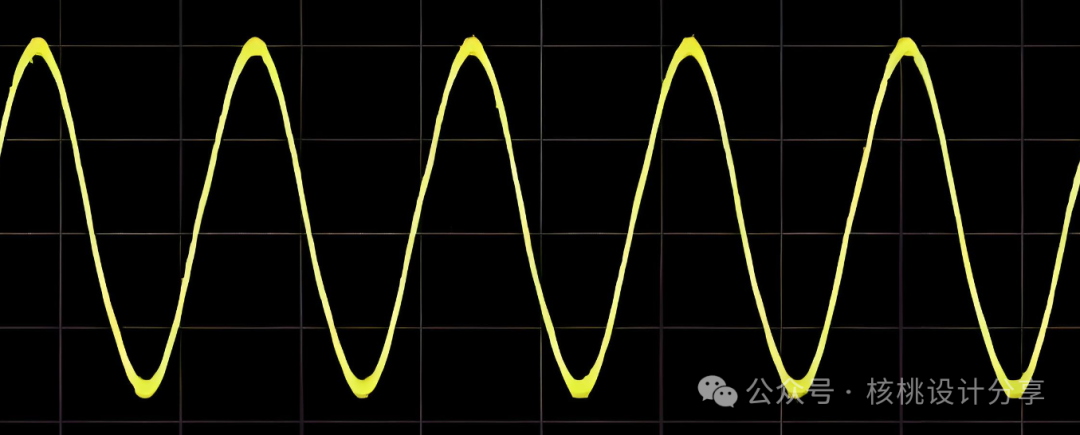

晶振輸出的方波是含有奇次諧波的，這些諧波會通過周邊的走線或者寄生的參數形成有害的輻射，導致EMC超標。

4腳晶振另兩個管腳有效接地的好處如下：

（1）懸空的管腳如果收到外部干擾，就有很大的概率形成輻射天線，而有效接地之后不僅能消除電磁干擾，還是減少潛在的耦合路徑。

（2）優化回路路徑，無論是電壓還是信號，最終都是需要回到參考平面（也就是GND），降低回流阻抗，抑制干擾。

（3）晶振金屬外殼有效接地，形成天然的屏蔽層，可以給晶振金屬外殼提供最短的回流路徑，極大的降低了高頻噪音和干擾影響到周邊電路。

總結：

做硬件設計千萬不能抱有僥幸的心態去對待，一定要謹慎設計，畢竟硬件開發不等同于軟件，軟件錯了，可以改ABCD，成本也就是時間成本，但硬件要是錯了，就不單單是時間成本了，要認真對待！
