一、電波暗室建設涉及的內容

一般在電波暗室建造工程中，都會涉及以下幾個方面：

1、電波暗室的尺寸：根據產品標準要求，選擇合適的電波暗室尺寸，電波暗室尺寸主要有10米法（21m*12m*9m）、5米法(11m*7m*9m)、3米法（9m*6m*6m）、小型電波暗室（8m*4m*4m）等。不同尺寸電波暗室的對場地空間、建造費用要求不同，不是尺寸越大越好，選擇適合的尺寸即可以降低費用，也可以滿足要求。

2、屏蔽門的類型：.屏蔽門的類型、尺寸和數量應根據實際測量需要進行選擇，屏蔽門分單刀、雙刀、三刀等不同類型，并有電動、氣動和手動三種。根據將來的被測設備和人員進出方便程度以及屏蔽門的屏蔽性能、耐用性、可靠性、易維護性等多方面綜合考慮來選擇。

3、屏蔽板的類型和連接方式：由于各暗室制造廠商用來建造暗室的屏蔽板類型不同，屏蔽板之間的連接方式和工藝也不相同。為了保證好的接觸緊密性和電連續性，應該注意對他們選用的屏蔽板及屏蔽板之間的連接方式進行了解和比較，如果場地是租用的，還要考慮后續場地搬遷拆裝的方便性。

4、屏蔽室屏蔽性能：應該讓暗室制造廠商提供其電磁屏蔽室可以達到的具體的屏蔽性能指標（給出具體數值），其中應該包括不同頻率段（從低頻段到高頻段）對磁場、電場、平面波、微波的屏蔽性能指標參數，進行比較，選擇同等價格、各項指標更優的廠商。

5、吸波材料：注意暗室制造廠商所采用的吸波材料的生產廠家和型號（包括鐵氧體吸波材料和尖劈吸波材料）；注意吸波材料的組成結構及它的抗高溫、高濕性能和阻燃性能，了解其長期使用是否易變形以及各種吸波材料在不同頻帶內的吸波性能，了解它們在暗室中的鋪設方式和鋪設位置及作用。

6、電源線和信號線濾波器：考慮好暗室將來要使用的電源類型和它們的最大功率，如測試設備、受試設備和輔助設備以及照明系統等是否要使用380V、220V、110V交流電壓，是否有需要直流供電的測試和受試設備，它們的數量是多少，是否有特殊的測試設備和輔助設備需要特殊的濾波器等，這些都需要考慮周全，以便供應商提前準備好這些電源線和信號線濾波器，避免后期測試出現從暗室外直接穿線進入暗室，造成測試結果穩定性、公信度問題。

7、信導板和波導通風窗：暗室內需要安裝波導通風窗、排氣扇、空調系統進行連接。注意波導通風窗的頻段設計，其屏蔽性能要符合屏蔽室的屏蔽性能。信導板用來安裝不能直接通過屏蔽墻體進行安裝的端子或信號接口；信號導板的安裝數量、位置以及其上的端子的數量、類型要和測試設備供應廠商進行商討來決定。

8、火情報警裝置和照明設施：注意選擇不會產生任何無線電干擾的照明設施，如暗室照明設備、暗室監控攝像頭、火情報警裝置的安裝應不影響暗室性能

9、暗室內的自動化裝置：暗室內的自動化裝置包括天線升降塔、轉臺和監測系統及可對它們進行控制的控制器。天線升降塔的選擇要考慮生產廠家、型號及是否有安裝天線的適配器，是否受到測試設備的支持（即與它相連接的測試設備的測試軟件是否有支持它的驅動程序）；轉臺同樣應該受到測試設備的支持并根據受試設備的大小來確定轉臺的尺寸及承載能力，同時要考慮轉臺的旋轉角度和定位精度；監控系統包括安裝在暗室中的攝像機和安放在控制室內的監視器，可根據實際使用情況來選擇攝像機和監視器的數量，攝像機要選擇可在寬的頻率范圍和高的場強下正常工作，且不會產生射頻輻射干擾信號的型號，并將其安裝在無反射區域。

10、暗室的性能測試和保修培訓：由于暗室不僅適用于輻射發射測試，還可用于輻射抗擾度測試。電波暗室的性能檢測要包括暗室屏蔽體建成后的屏蔽性能測試，電波暗室全部建造完成后的場地衰減測試和場均勻測試。這些測試要根據合同要求和國際上暗室建造驗收的有關標準來進行。要選擇有知名度的和經過權威機構認可的測試機構。電波暗室的保修和配套設備、部件的保修、保修周期、維修的器件、設備的代替件以及培訓要寫進合同中去。

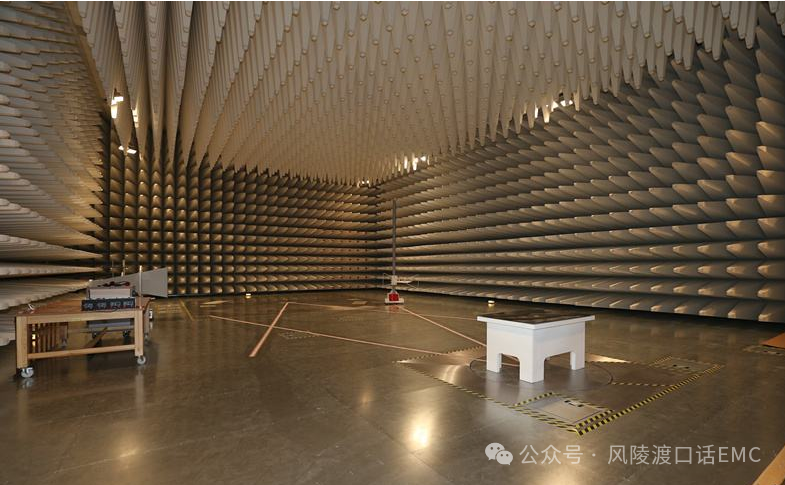

10米電波暗室

二、電波暗室建設過程中的注意事項

電波暗室的建造是系統性工程，且需花費很大經費，許多技術細節需要經過周密推敲、詳細的計劃，稍有不周，將帶來人力、財力、物力上的損失，為今后的工作留下許多后患。

有如下事項需要注意：

1、技術標書的對比：電波暗室建造前，可以多找幾個暗室建造商進行技術招標，并對他們的標書進行仔細的對比，分別與制造商就技術標書的內容進行細致探討與溝通，對標書的細節掌握的越清楚越好。

2、分析暗室建造廠商的實力：對參與競標的電波暗制造商的技術實力、優劣勢、項目經驗、市場反饋等信息進行分析。最好去電波暗室制造商進行實地的考察，參觀其建造好的電波暗室，并了解使用過程中的問題以及改善方案的實施情況，最大限度的保證選擇具有一定實力的電波暗室制造商，為電波暗室的建造質量保駕護航。

3、與提供測試設備的生產廠商的協調與配合：電波暗室中采用的測試設備生產廠家的確定，最好能在簽訂暗室建造合同之后。因為測試設備與暗室的設備有許多需要聯結的地方，測試設備相關線纜的長短和輔助設備的擺放，信號導板上聯結端子的數量和類型等都和暗室的設計密切相關。因此，暗室建造過程中一定要找齊測試設備生產廠家一起討論相關技術和確定連接細節，協調好他們之間的關系，明確各自的責任。

4、施工人員的經驗和素質：現場施工人員的經驗和素質也非常重要，經過培訓的高素質的施工人員是建好電波暗室的重要保證。在每一階段的施工過程中，要主動參與觀察，多注意查看屏蔽體連接處連接的緊密性和電氣連接性，注意查看濾波器、屏蔽通道及信號導板螺釘的緊固程度，這些都將影響暗室屏蔽腔體建好后屏蔽性能的好壞。粘貼鐵氧體瓦時要注意保持屏蔽腔體的溫度，注意檢查粘貼鐵氧體瓦用的膠是否刷的足夠和均勻，防止將來鐵氧體瓦片從屏蔽腔體上脫落，造成人身傷害。

5、防火、防水及安全處理措施：電波暗室與安裝暗室的建筑場地有絕緣層。因此千萬要注意防水，否則絕緣層將被破壞。同時還要做好防火處理。為預防以外，防患于未然，最好與電波暗室廠協商，在暗室天花板上拉一個安全防護網，防止鐵氧體瓦掉下，傷害人員和設施。

6、最后的驗收工作：電波暗室建造完成后，要注意督促電波暗室制造商與測試設備生產廠家一起完成測試設備與電波暗室設備的安裝調試工作，使整個系統能夠正常工作。要進行電波暗室背景噪聲的測試，滿足合同的要求。要向電波暗室制造商索要電波暗室相關設備的使用說明書和相關設備、電源插座等的安裝布置圖（因它們大部分都安裝在高架地板之下），作為將來查找和檢修的依據。同時還應讓暗室制造商多留些易損備件，提供足夠快的維修服務響應。

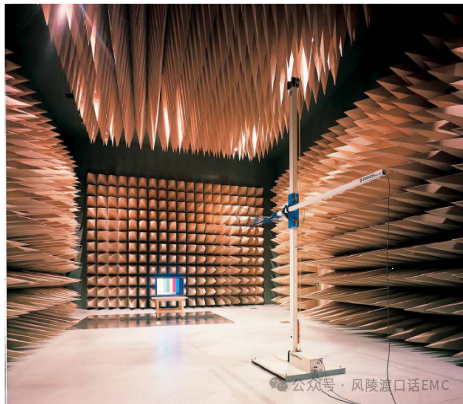

3米電波暗室

三、電波暗室的基本設施和設備清單

1、屏蔽殼體一間：具體尺寸根據選擇電波暗室的尺寸而定，建造工藝根據要求，保證屏蔽效能的同時，也能保證屏蔽室的堅固耐用，并可以整體搬遷或擴建。

2、屏蔽門：尺寸根據要求而定，手動、電動或氣動開啟。

3、波導通風口：尺寸、數量也根據實際情況。

4、電氣系統：一般包含300瓦鹵素燈6盞，220V/單相/插座，380V/3相/插座。

5、電源濾波器：用于EUT、照明、天線塔、轉臺CCTV 系統的電源濾波器，可增加電話濾波器、網絡濾波器等。電源線濾波器根據電源輸出功率、交直流電流、等設置，滿足插入損耗要求。

6、接頭及接頭扳：用于連接控制室的設備，裝設于高架地板之下。300mm*300mm 接頭扳多個，有N型接頭，BNC型接頭，SMA型接頭。

7、高架地板：最大承重根據實際需要，地板面裝有多個接頭扳，高架地板下有多個配線管道，連接接頭扳到地面接頭扳。

8、鐵氧體與吸波材料：暗室內部四面墻和天花板貼滿鐵氧體瓦，鐵氧體瓦上面再以叉型粘扣帶與魔鬼氈貼微波吸收材料，在鏡面菲涅爾區貼上微波吸收材料。地面之吸波材料采用活動式設計，以滿足抗干擾（EMS）測試。

9、攝像頭與監控設備：電波暗室監控攝像頭或轉臺控制器、天線塔控制器需以光纖形式傳輸，可耐100V/M場強，（DC-18MHz頻率范圍）6mm固定攝像機及腳架一支。可耐100V/M場強，廣角境頭，焦距、遠近、光圈大小及上下左右可調整的攝像機。攝像機控制器一臺，它通過光纖與攝像機連結，控制攝像頭上下左右移動，變焦、聚焦。暗室內調試監控彩色監示器一臺。

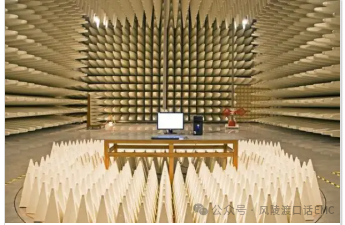

全電波電波暗室

四、電波暗室的技術指標要求

電波暗室的主要性能指標：屏蔽效能、場地均勻性（FU）、歸一化場地衰減（NSA）、 傳輸損耗（TL）、靜區尺寸、諧振頻率、接地阻抗、駐波比（VSWR）。

1、歸一化場地衰減（NSA）：

場地衰減是測量用場地的一個固有參數，場地衰減與地面的不平度、地面的電參數、周圍環境、收發天線之間的距離、天線類型和極化方向、收發天線端口的阻抗等息息相關。場地衰減定義為：輸入到發射天線上的功率與接收天線負載上所獲得的功率之比。

CISPR16-1、EN50147-2、ANSI C63.4、GJB2926標準要求：在30MHz~18GHz頻率范圍內，當測量的垂直與水平的N S A 值在歸一化場地衰減理論值的±4dB之內，則測試場地被認為是合格的。歸一化場地衰減只用來表明測試場地的性能，與天線或測量儀器并沒有多大的關系，是衡量測試場地性能的重要指標之一。

2、場地均均性（FU）：

該指標是為在暗室中進行電磁輻射敏感度測量而制定的。敏感度測量需在被測設備（EUT）處產生規定的場強（3～10V/m），考察是否會引起EUT工作性能下降。由于（EUT）表面有一定范圍，所以在靜區地板上方0.8m高度規定了一個1.5m×1.5m的假想垂直平面，即均勻區，在這個平面中場的變化非常小，在26MHz～18GHz頻率范圍內，要求該區域內75%的表面上的幅值偏差應在標稱值的0～＋6dB范圍之內。

3、屏蔽效能：

電波暗室的屏蔽性能用屏蔽效能來衡量。屏蔽效能是模擬干擾源置于屏蔽殼體外時，屏蔽體安裝前后的電場強度、磁場強度或功率的比值。暗室屏蔽效果不僅與屏蔽材料性能有關，也與殼體上可能存在的各種不連續的形狀和孔洞有關，例如屏蔽材料間的焊接縫隙、屏蔽門、暗室的通風窗。

為了提高屏蔽效能，在對屏蔽鋼板焊接時，可最大限度的減少鋼板的變形，保持鋼板表面的平整度，保持整個殼體的電連續性。暗室的通風窗采用截止波導式通風窗，可以防止電磁能量的泄露，在安裝時必須與暗室墻壁有良好的、連續的電接觸。屏蔽門是暗室的主要進出口，需要經常開啟，所以門縫是影響屏蔽效能的重要部位。現在一般采用指形彈片來改善門與門框的電氣接觸。兩層以上的簧片結構，可以使門縫處的泄露達到較高屏蔽效能要求的狀態。要達到較高的屏蔽效能，對焊縫、屏蔽門、通風截止波導窗設計和制造都要嚴格要求。

3、EN50147-1、GB12190對電波暗室屏蔽效能要求如下：

10KHz~150KHz（磁場）≧70dB

150KHz~1MHz≧100dB

1MHz~1000MHz≧110dB

1GHz~18GHz≧100dB

4、傳輸損耗（TL）：

它是描述電波暗室在高頻段特性的主要參數，實際上就是在1GHz以上的場地衰減，在測試傳輸損耗時金屬地板也應鋪設吸波材料，這時暗室可以模擬自由空間。標準CISPR16-1、EN50147-2、ANSI C63.4要求1GHz~18GHz傳輸損耗滿足±4dB。

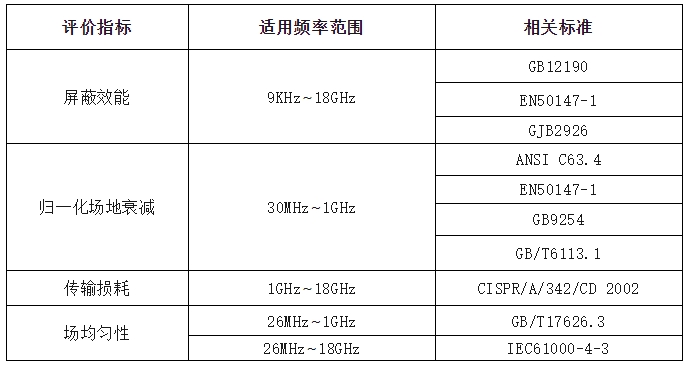

5、電波暗室性能指標與評價標準：
