這兩個干擾可以說是在實際項目中最為頭疼的存在，是影響設備正常運行的罪魁禍首之一。

先簡單的嘮一下他倆的區別：

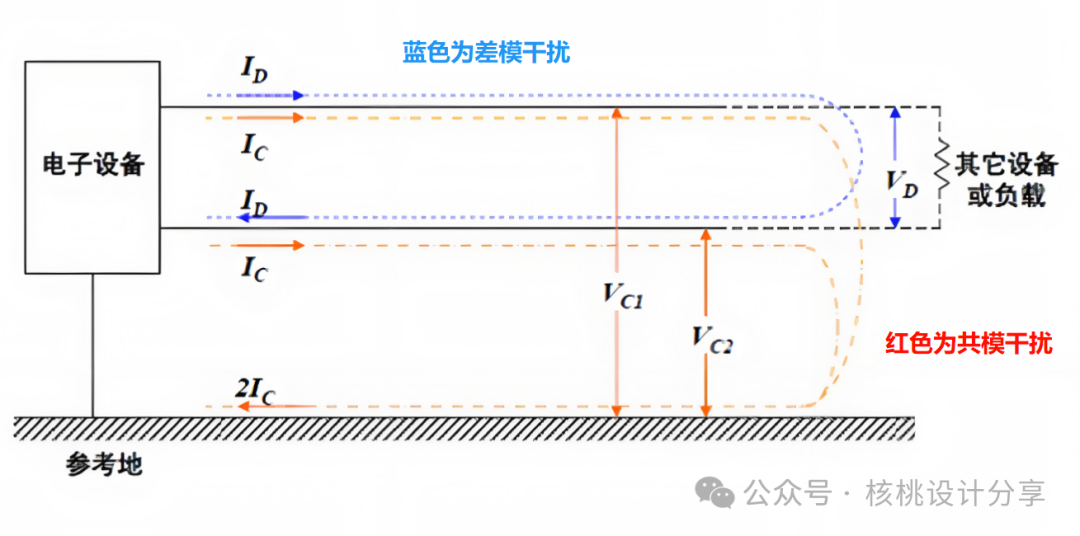

（1）共模干擾：共模干擾是存在于導線與地（設備大地）之間的非對稱性干擾，比如220V的火線（L）,零線（N）與PE之間的干擾。

（2）差模干擾：差模干擾是存在于兩根導線之間的對稱性干擾，比如220V中的火線（L）與零線（N）之間的干擾。

共模干擾產生的原因：

（1）接地電壓差異‌：設備內部或外部電路接地電位不同，形成電位差，產生共模干擾。

（2）設備內部干擾‌：高速數字電路、開關電源等高頻噪聲通過電源線傳導至其他設備，形成共模干擾。

（3）輻射干擾感應‌：雷電、電弧、大功率輻射源等產生的交變磁場會在信號線上感應出共模干擾，由于地線-零線回路與地線-火線回路面積及阻抗差異，導致電流大小不同。

（4）電網串入干擾‌：電網中不平衡的電壓或電流會在導線與地之間產生電位差，形成共模干擾電壓。

差模干擾產生的原因：

（1）信號線耦合‌：近距離平行布設的信號線之間電磁耦合增強，形成差模干擾。

（2）電源波動‌：交流電源中的諧波或噪聲以差模形式進入電路，干擾信號傳輸。

（3）外部電磁場干擾‌：強電磁場在電路中產生電位差，形成差模干擾。

（4）地線噪聲‌：地線不完善或接地不良導致地線噪聲，進一步引發差模干擾。

抑制差模干擾手段如下，僅供參考

（1）電源端口處（如220V）增加π型濾波器，從傳導路徑上阻斷差模干擾。

（2）采用具備屏蔽層的電纜，并有限接地，抑制近場耦合干擾。

（3）PCB優化布局走線，拉開間距，避免強干擾源于敏感源過近，關鍵信號需采用差分走線或增加端接電阻。

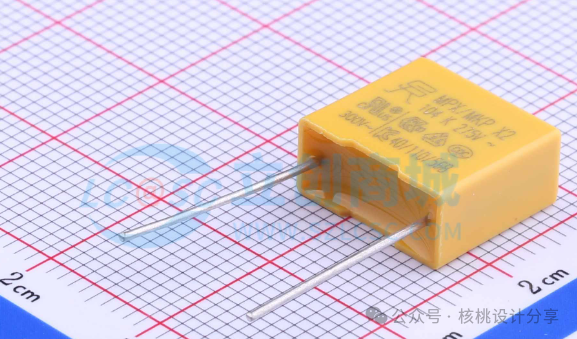

：（4）使用安規X電容跨接在火線與零線之間，容量通常為0.1μF-1μF‌。

抑制工模干擾手段如下，僅供參考：

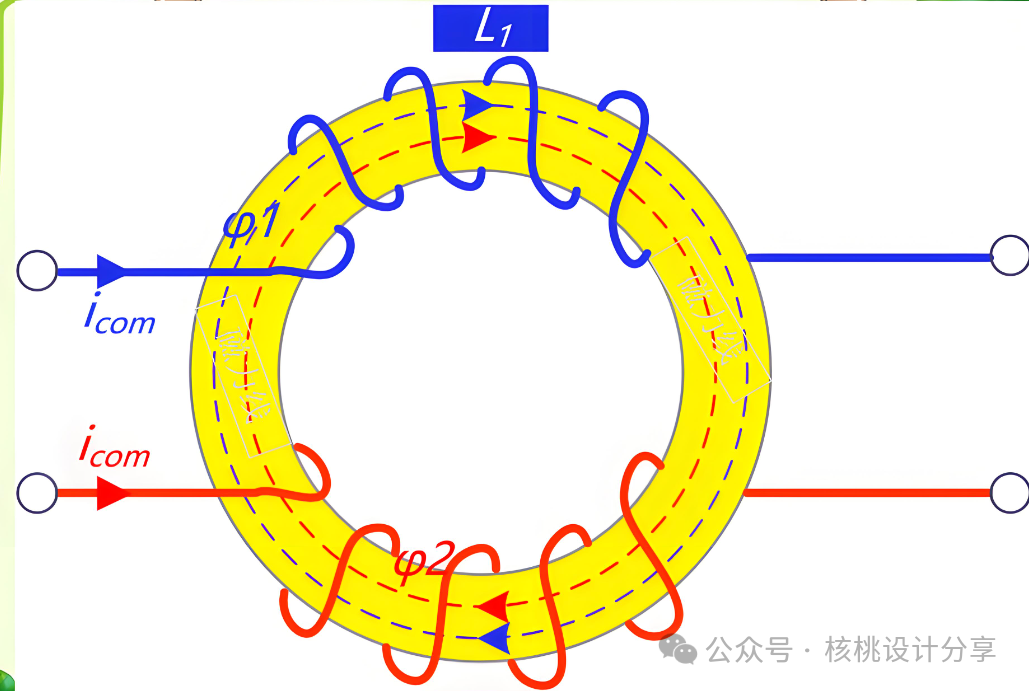

（1）添加共模電感，這是最為常用的手段之一，通過對稱繞組結構產生反向磁場，增強對共模電流的阻抗。

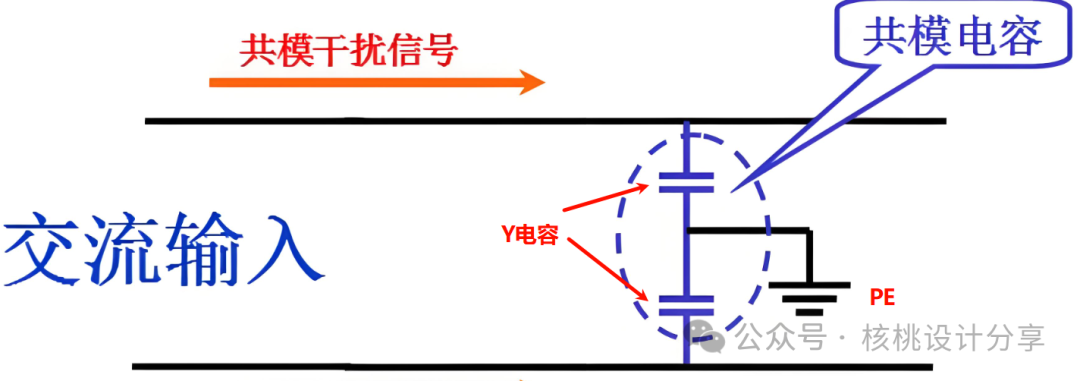

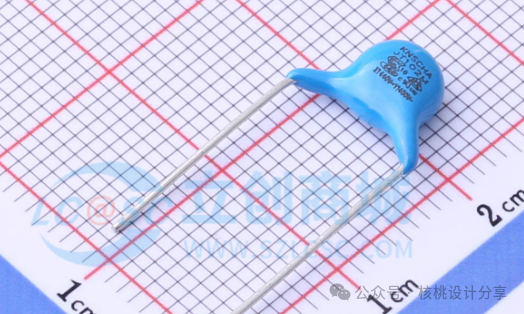

（2）使用Y電容（安規電容），跨接在火線與地/零線與地之間，典型值為2.2nF-10nF‌。

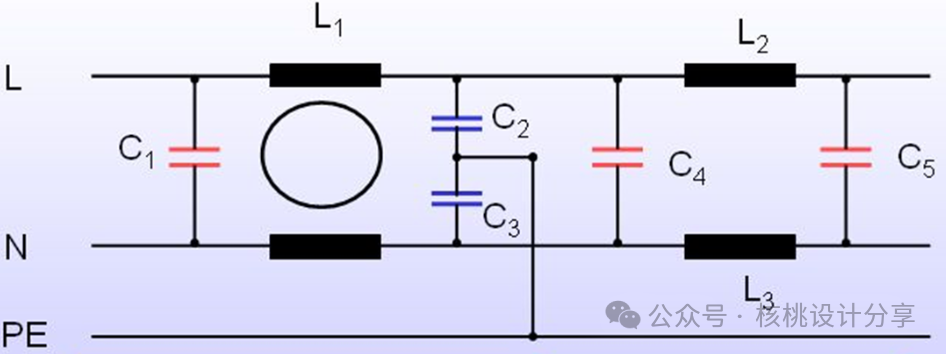

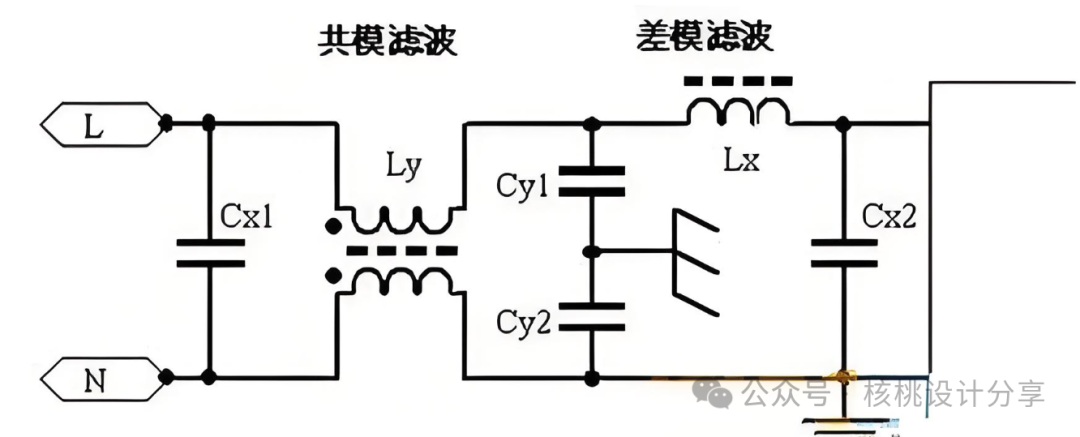

（3）單點接地設計，避免地環路；采用屏蔽電纜并確保屏蔽層360°接機殼‌。常規的組合濾波方案：共模電感+Y電容+X電容組成的π型濾波器
