實際項目中，一般是不會把PCB源文件外發給加工廠家的，畢竟涉及到保密的問題，所以我們一般都是外發Gerber文件以及一系列的生產輔助資料，今天核桃就和大伙一起記錄一下！

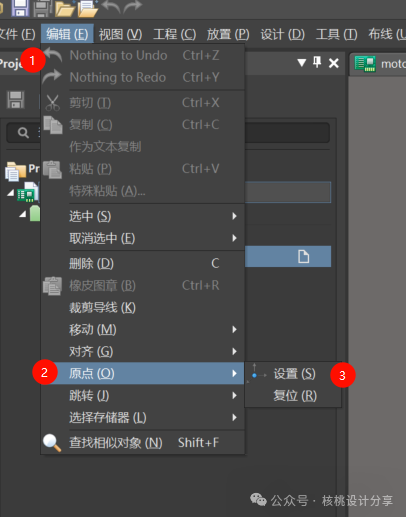

一：Gerber文件輸出在輸出生產文件之前，需要把PCB的原點重新設置一下，一般都是放在PCB的左下角，可以根據自己板子外形來定。設置原點步驟如下：編輯→原點→設置

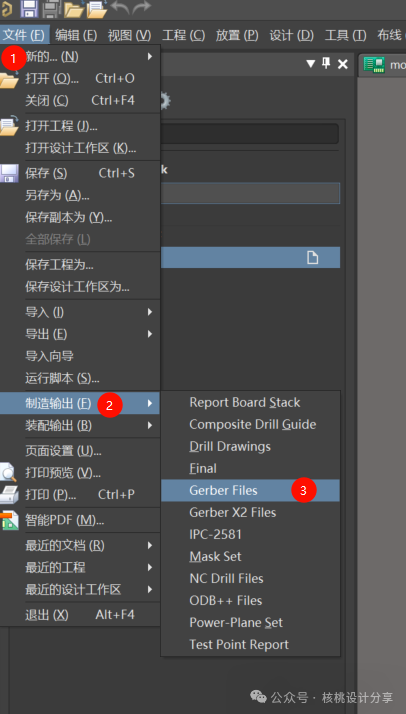

接著，文件→制造輸出→Gerber Files

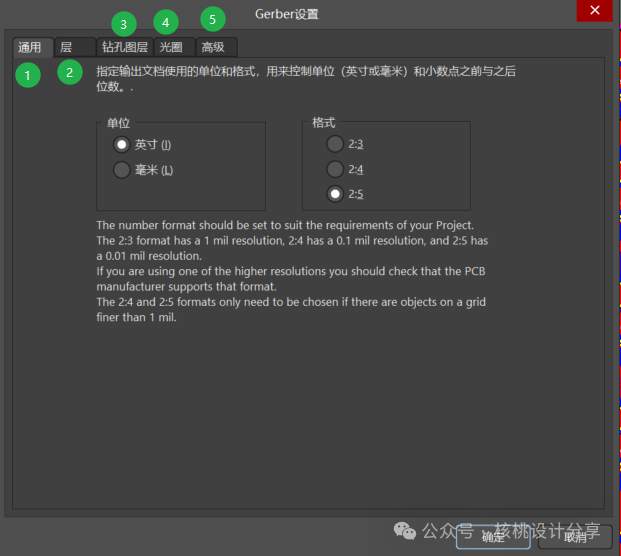

彈出來的界面總共有5大項，分別如下：

我們先設置第一項，單位選擇英寸，格式選擇2:5

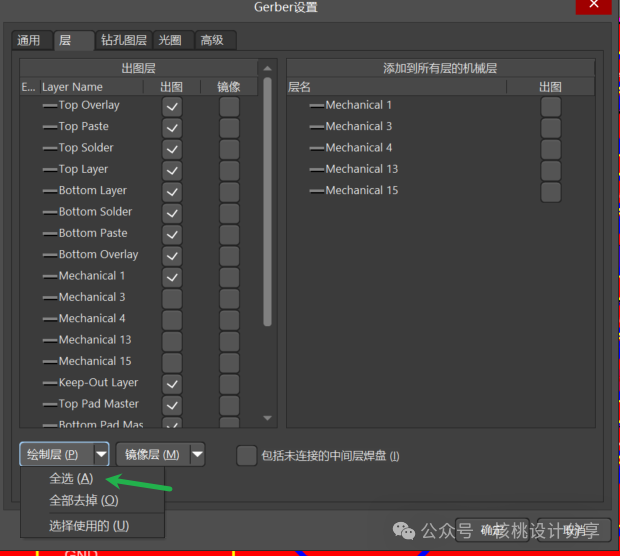

接著第二項，繪制層下拉之后選擇全選，然后把多余的機械層的√去掉，保留機械1層即可。

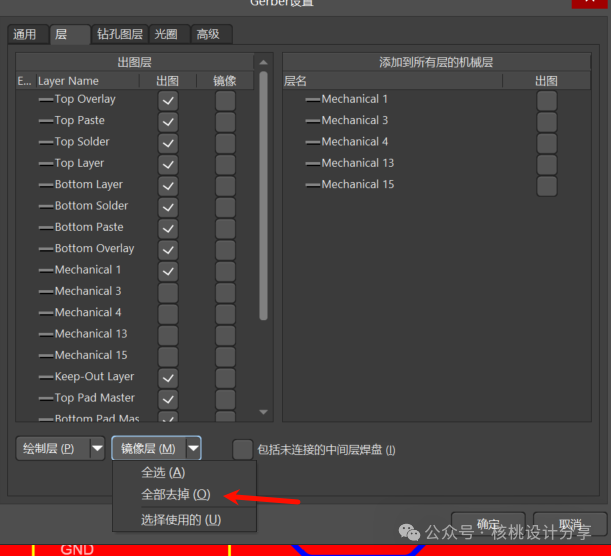

鏡像層選擇全部去掉

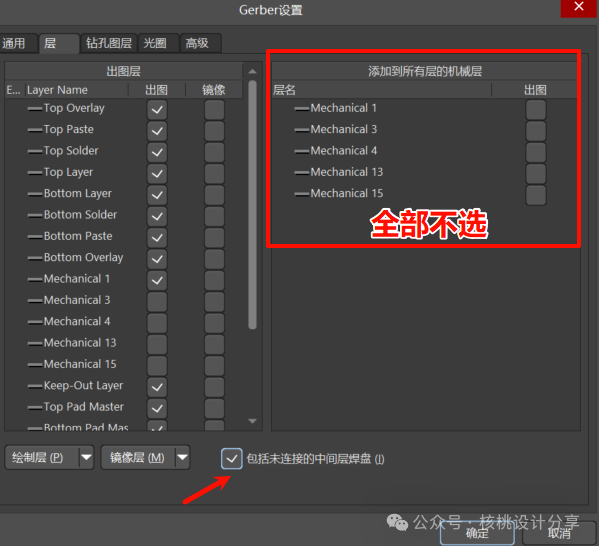

把“包括未連接的中間層焊盤”打√，而且右邊的選項全部不選。

然后第三項，按下圖所示操作：

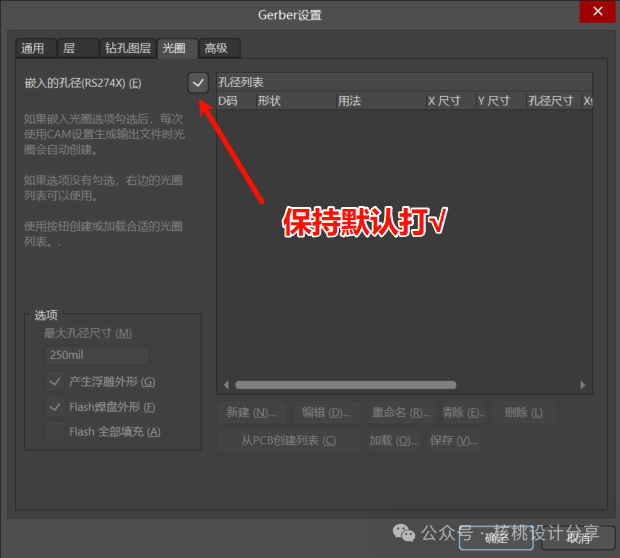

第四項，如下圖所示：

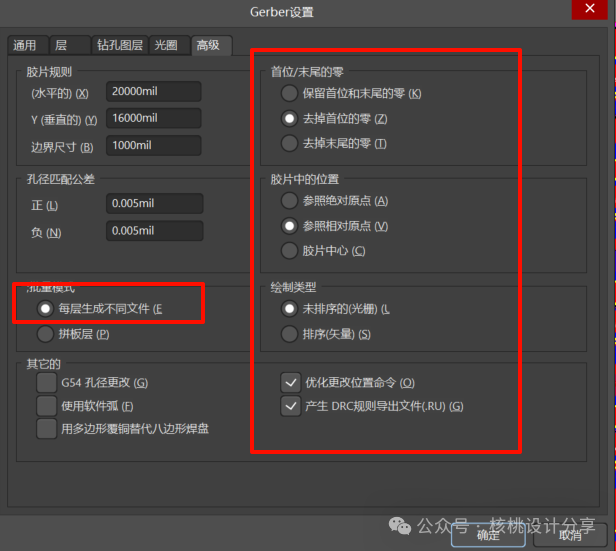

第五項，按照下圖所示：

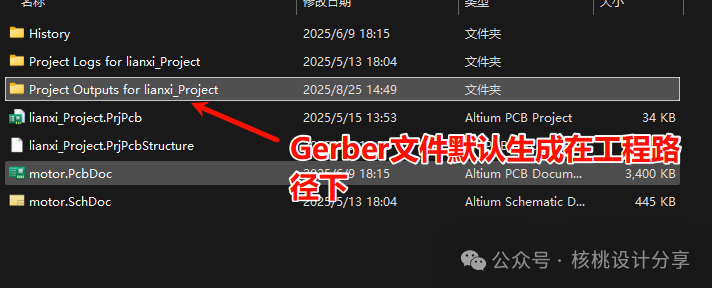

最后點擊“確定”，即可生產Gerber文件，cam文件無需保持，直接關閉即可，Gerber文件會生成在工程路徑下，如下圖所示：

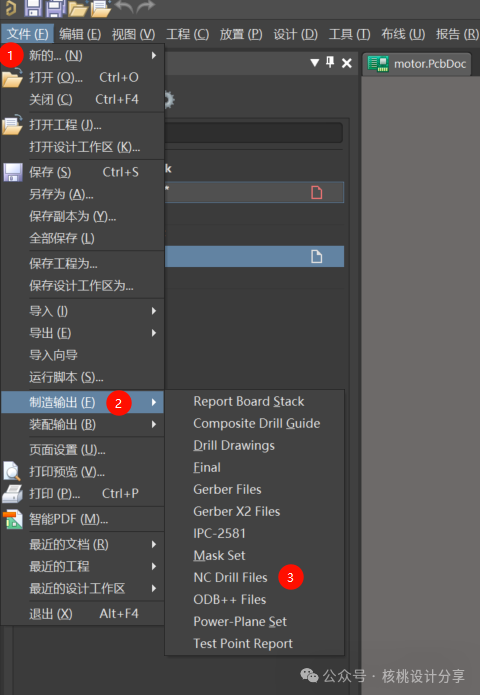

二：鉆孔文件(NC Drill Files)輸出文件→制造輸出→NC Drill Files

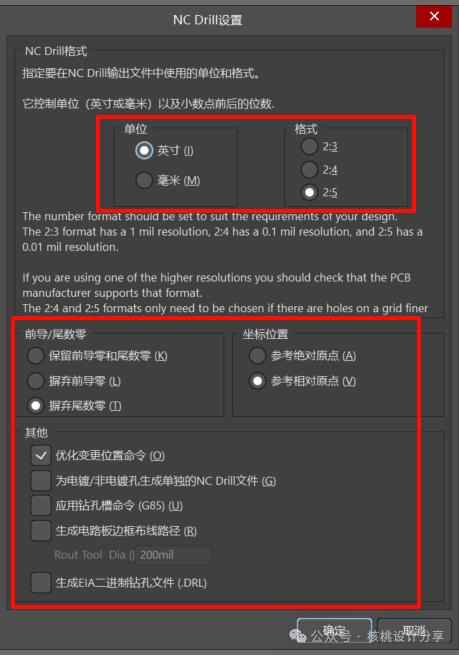

彈出的界面，參數設置如下所示：

最后點擊“確定”，過程中會彈出“導入鉆孔數據”直接確定即可。

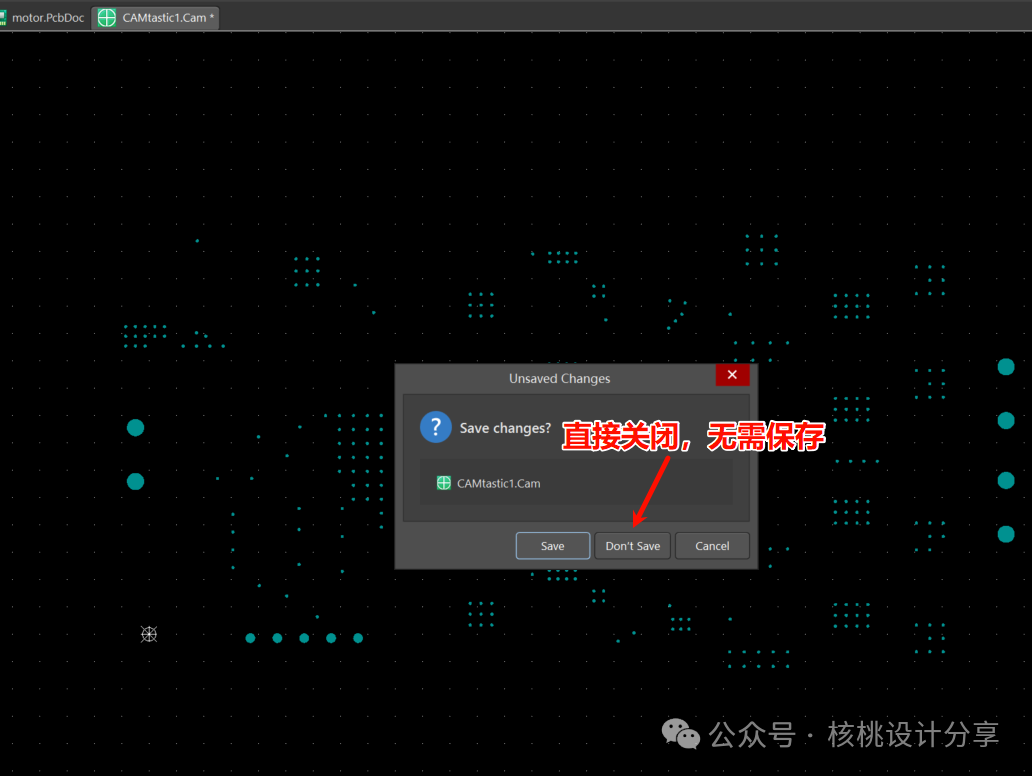

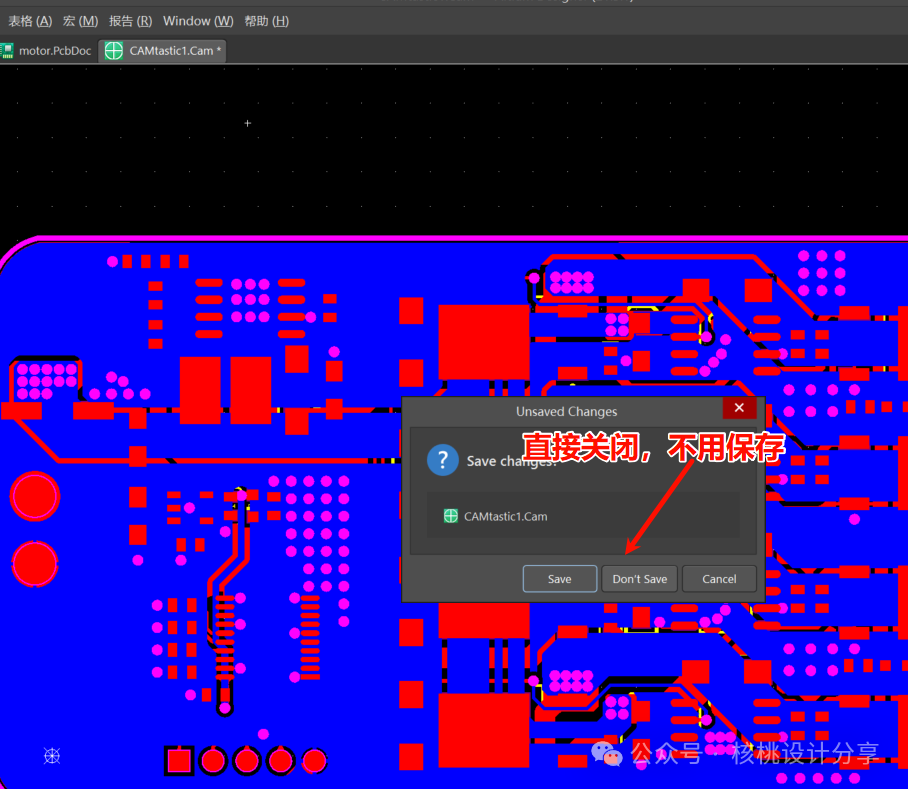

彈出的CAM文件無需保存，直接關閉即可，如下圖所示：

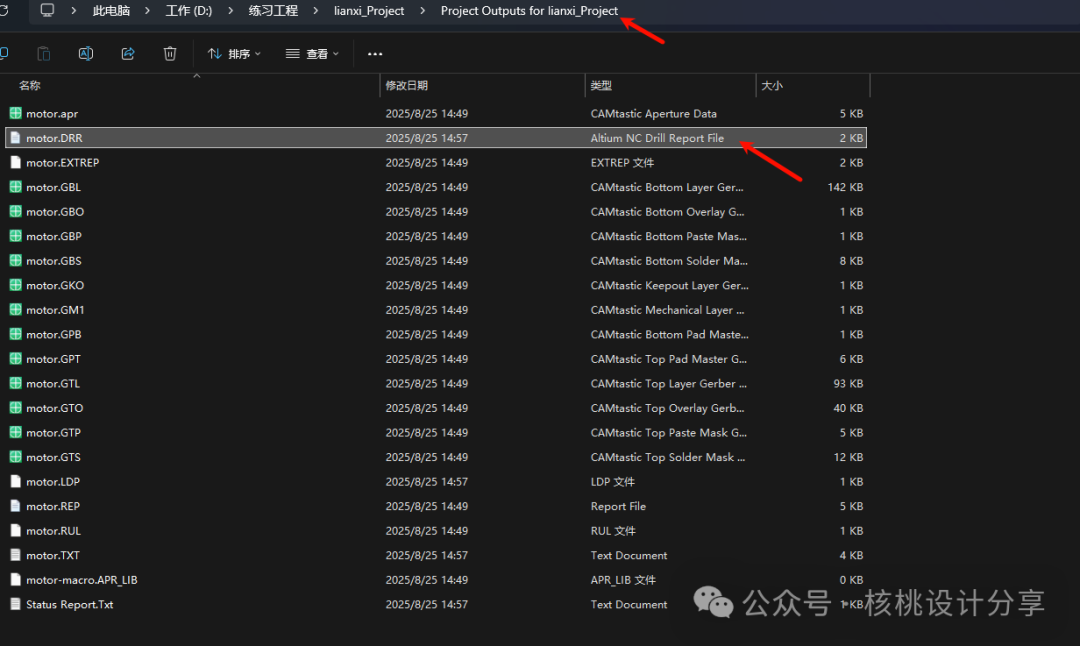

鉆孔文件默認會和Gerber文件保存在同一個路徑下，如下圖所示：

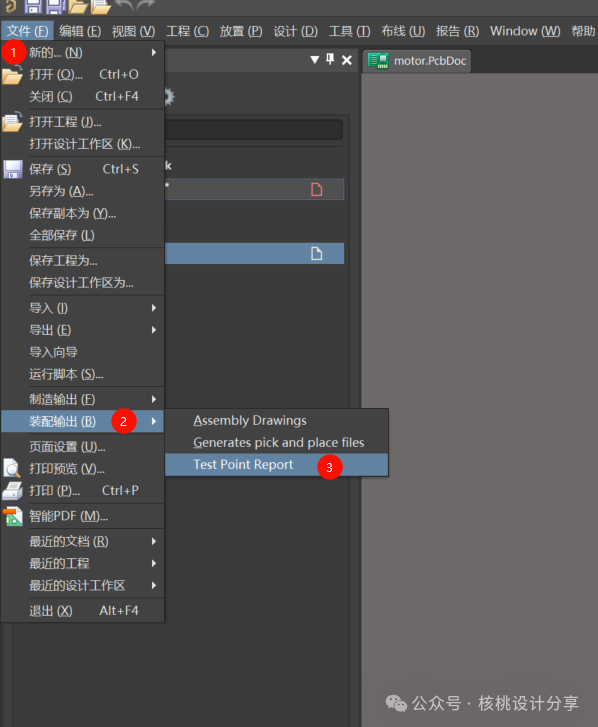

三：IPC網表輸出IPC網表提供給板廠，板廠就可以用來做板子的開路和短路測試了。如下流程所示：

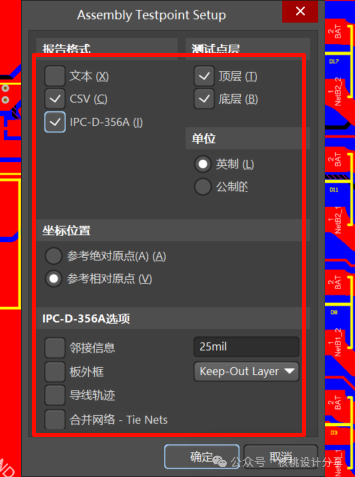

接著按照下圖所示設置參數

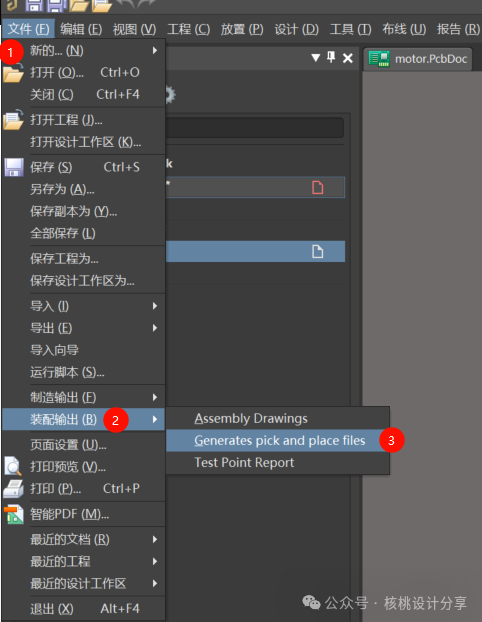

四：坐標文件輸出坐標文件里面主要內容就是貼片器件的一個坐標，插件一般不需要。如下圖所示，文件→裝配輸出→Generates pick and place files

參數設置如下圖所示：

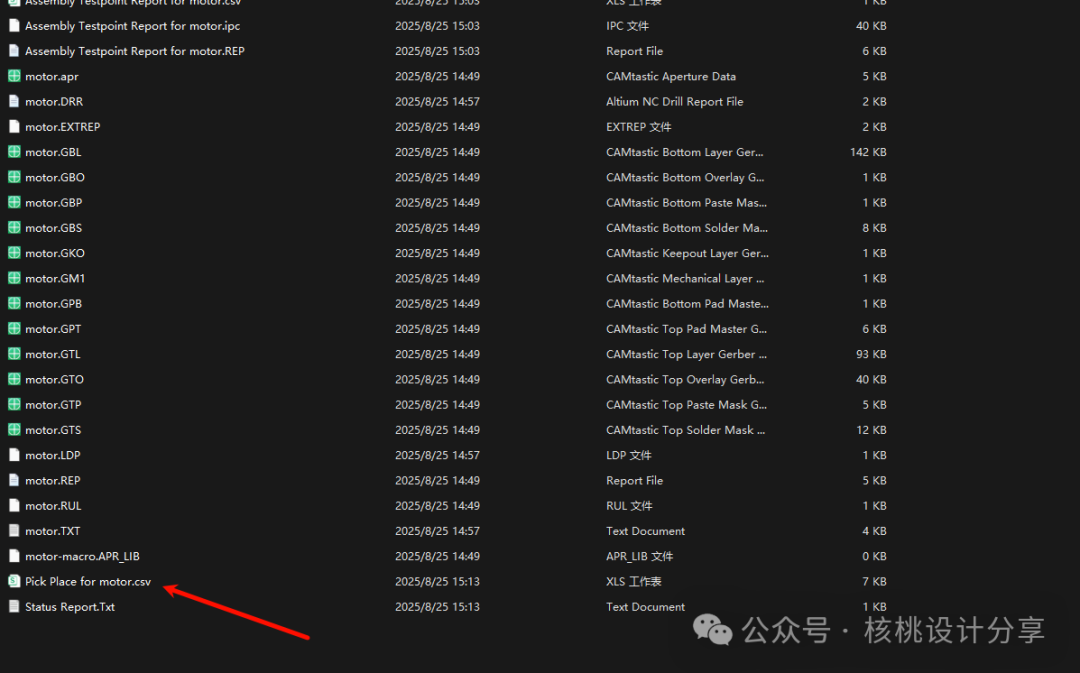

最后點擊“確定”即可生成坐標文件，軟件會默認保存在Gerber文件路徑下面。

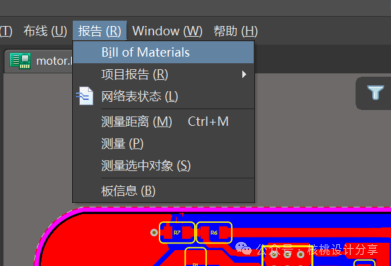

五：BOM輸出報告→Bill of Materials

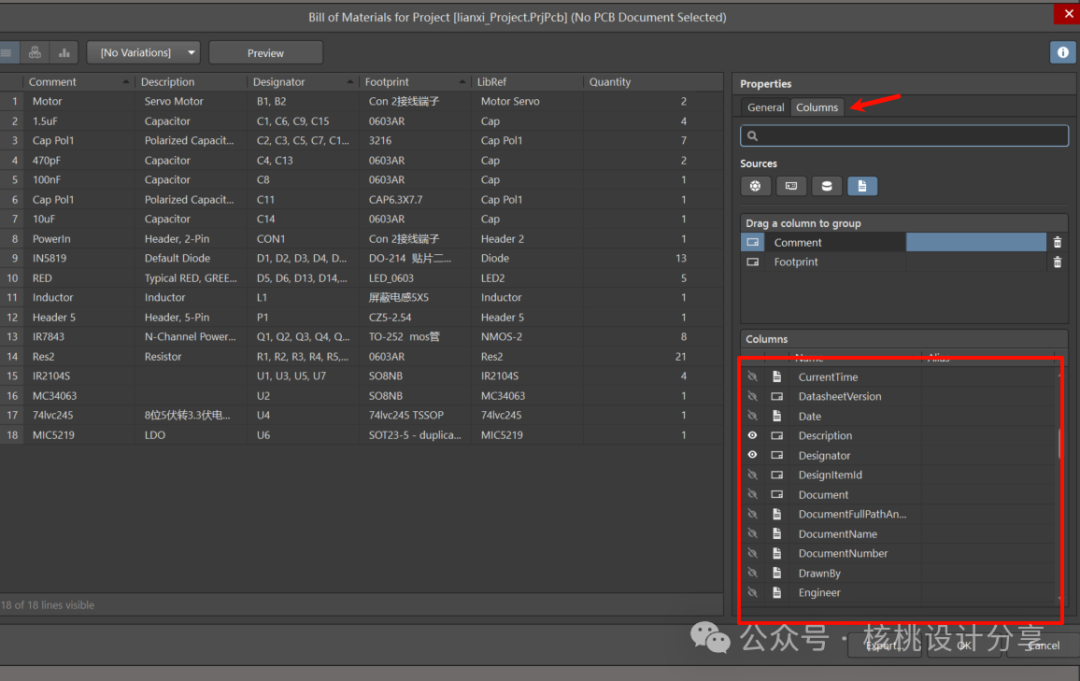

點擊Columns，右下角就可以選擇需要輸出的選項了。

最后點擊“Export”即可。
