作為一名硬件工程師，我們在設計電路時，如果對電路把握不準，就需要驗證電路方案的可行性。如果每次都直接畫板、打樣、測試，不僅成本高，而且周期長。這時候，電路仿真軟件就能幫上大忙。今天，我向大家推薦一款經典且實用的工具——Multisim。

下面對該軟件做一些簡單的介紹：

01 | Multisim 是什么？

Multisim 是由 美國國家儀器（NI） 開發的一款專業電路仿真軟件，基于 SPICE（Simulation Program with Integrated Circuit Emphasis）引擎，廣泛應用于模擬電路、數字電路和電力電子的設計與分析。

它的核心優勢在于：

• 直觀的圖形化界面，拖拽元件、連線仿真，操作簡單。
• 豐富的元器件庫，包含電阻、電容、電感、晶體管、運放、數字IC等常用器件。
• 多種虛擬儀器，如萬用表、示波器、信號發生器、邏輯分析儀等，方便調試。
• 強大的仿真功能，支持直流分析、交流分析、瞬態分析、傅里葉分析等。
• 與NI硬件（如ELVIS、myDAQ）無縫銜接，方便后續實物測試。

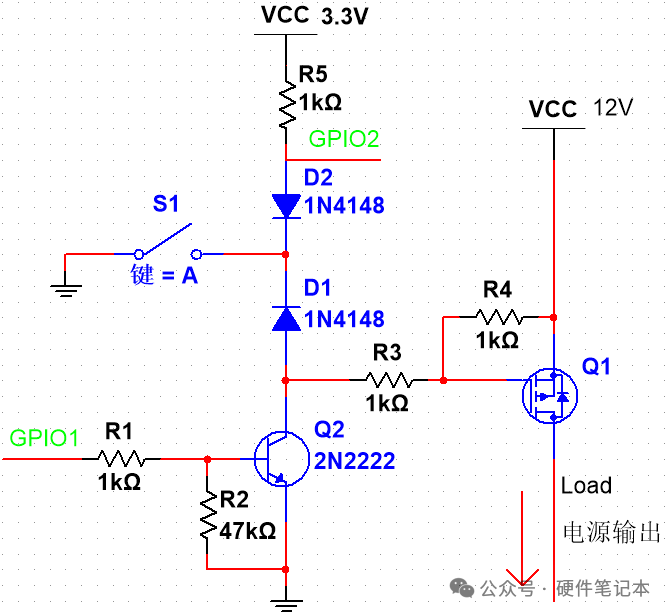

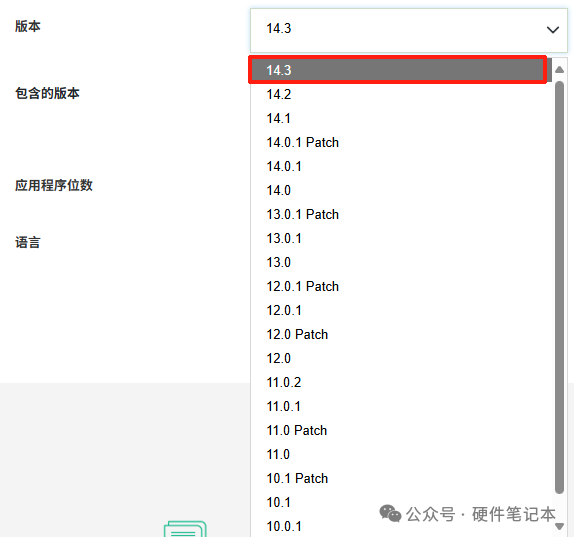

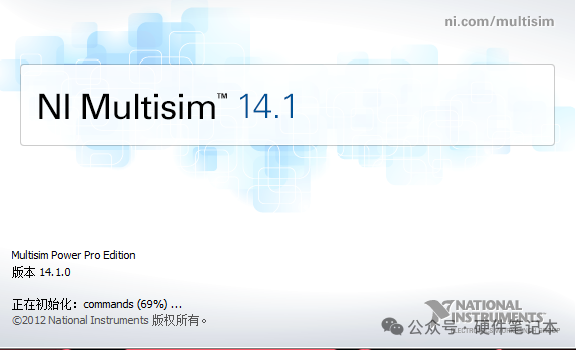

目前最新版本是 Multisim 14.3，我用的是 14.1 版本，已經足夠穩定，能滿足大多數需求。

02 | Multisim 適合哪些人用？

• 硬件工程師：快速驗證電路設計，減少PCB打樣次數。
• 電子愛好者：學習電路原理，搭建實驗電路。
• 高校師生：配合電子類課程（如模電、數電、電力電子）進行仿真教學。

如果你經常設計放大器、濾波器、電源電路，或者調試數字邏輯（如FPGA外圍電路），Multisim 能幫你省去很多麻煩。

03 | 軟件界面與核心功能

（1）主界面概覽

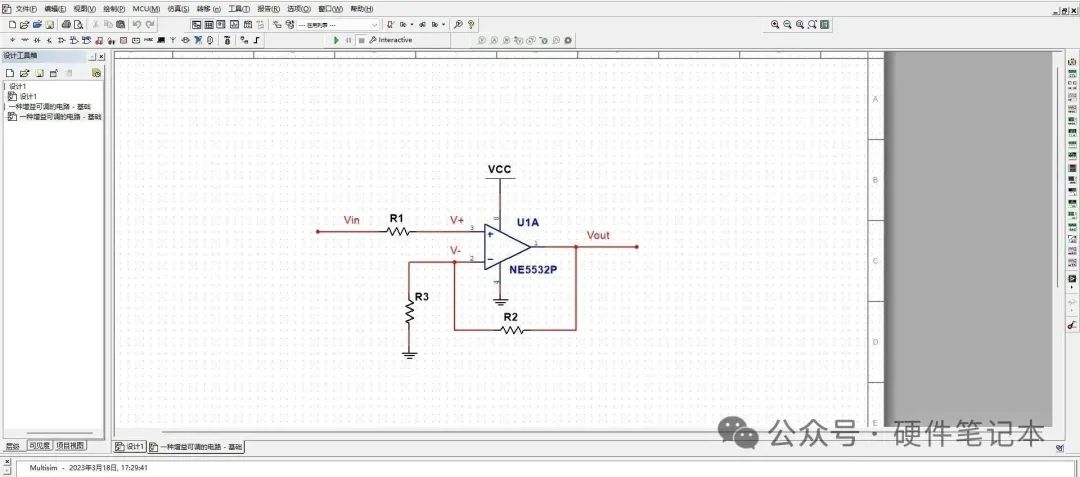

打開 Multisim，你會看到一個清爽的界面，主要分為：

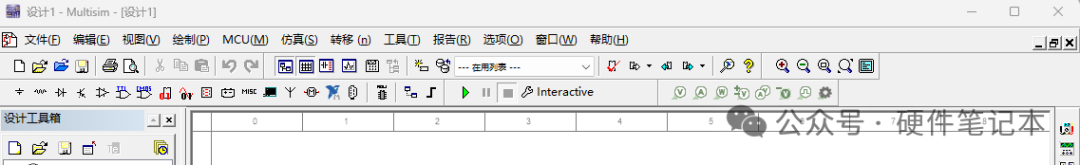

• 菜單欄：文件操作、仿真控制、參數設置等。
• 元件欄：提供各類電子元器件。
• 繪圖區：放置元件、連線，搭建電路。
• 儀器欄：虛擬儀器，如示波器、萬用表等。

（2）元件庫

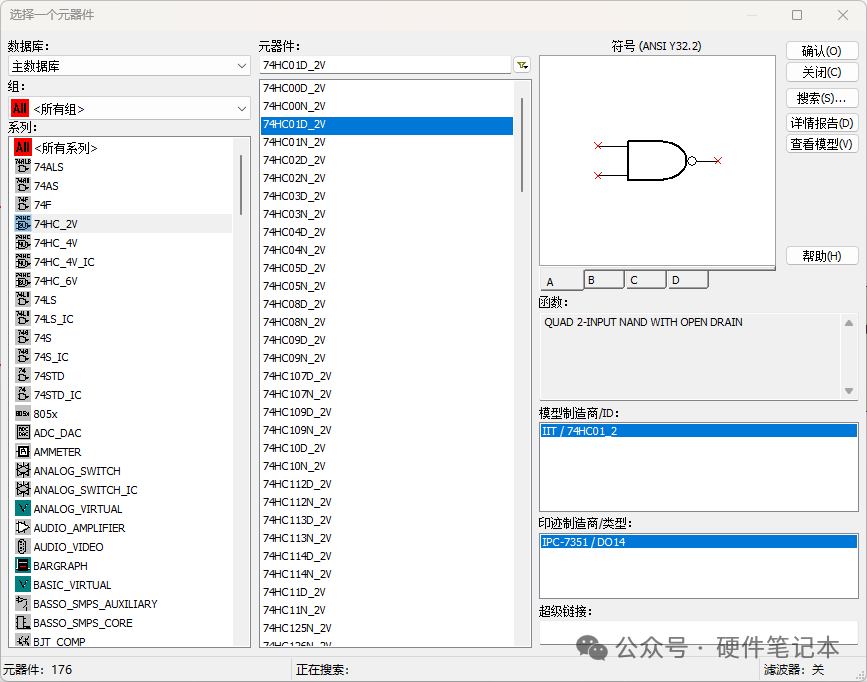

Multisim 的元件庫比較全面，包括：

• 基礎元件（電阻、電容、電感、二極管、三極管等）
• 模擬器件（運放、比較器、穩壓器等）
• 數字IC（74系列邏輯門、觸發器、計數器等）
• 電源（電池、電壓源、電流源）
• 測量工具（電壓表、電流表）

不過，它的 集成芯片（如MCU、ARM、DSP）支持較少，更適合基礎電路仿真。如果需要更復雜的嵌入式仿真，可以結合 Proteus 或 LTspice 使用。

（3）虛擬儀器

Multisim 最大的亮點之一就是內置多種 虛擬儀器，相當于把實驗室的測試設備搬到了電腦上：

• 數字萬用表：測電壓、電流、電阻。

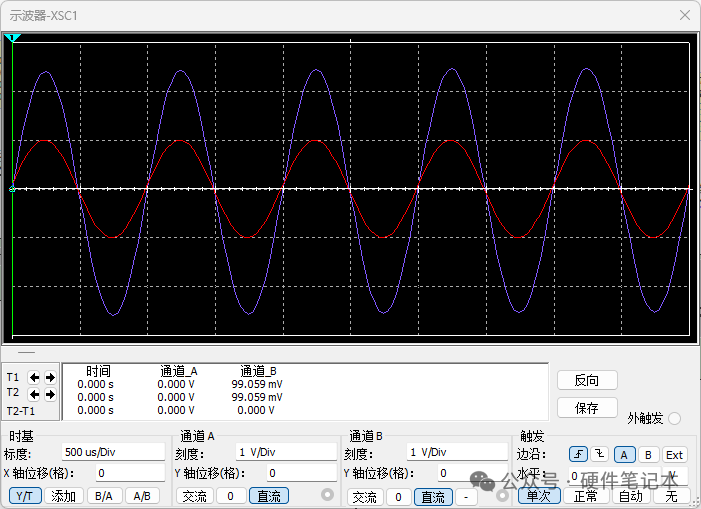

• 示波器（2通道/4通道）：觀察信號波形。
• 函數發生器：輸出正弦波、方波、三角波等。
• 邏輯分析儀：分析數字信號時序。
• 頻譜分析儀：查看信號頻域特性。

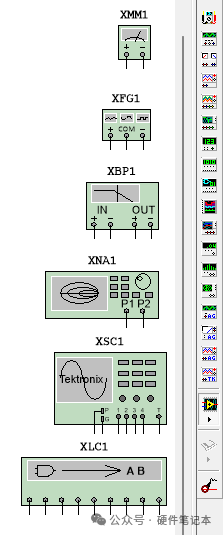

最右邊是工具，包含萬用表、示波器、邏輯分析儀......

這些儀器測試的仿真結果可以直接用于簡要分析，非常方便。

04 | 典型應用場景

（1）模擬電路仿真

比如設計一個 晶體管放大器，你可以：

1、放置三極管、電阻、電容等元件。

2、設置輸入信號（如1kHz正弦波）。

3、用示波器觀察輸入/輸出波形，檢查放大倍數、失真情況。

4、調整偏置電阻，優化工作點。

（2）數字邏輯驗證

假設你要驗證一個 74HC00（與非門） 的邏輯功能：

1、放置芯片，連接輸入開關和輸出LED。

2、切換輸入高低電平，觀察輸出是否符合真值表。

3、用邏輯分析儀記錄時序。

（3）電源電路分析

比如設計一個 Buck降壓電路：

1、搭建MOSFET、電感、二極管、電容等。

2、設置PWM驅動信號。

3、用示波器測量輸出電壓紋波，調整參數優化效率。

05 | 對比其它仿真軟件

Multisim 的優勢在于 易用性，特別適合 快速驗證電路，而 LTspice 更適合高頻和電源仿真。

06 | 總結

Multisim 是一款 實用、易上手 的電路仿真工具，尤其適合：

? 硬件工程師快速驗證電路

? 電子愛好者學習電路原理

? 高校師生進行實驗教學

它的 圖形化界面 和 虛擬儀器 讓仿真變得直觀，能大幅減少硬件調試時間。如果你還沒用過仿真軟件，建議試試 Multisim！
