CS8725E是一款四通道D類音頻功率放大器，兼容2.0、2.1、4.0三種音響應用組合，能滿足不同場景下的音頻放大需求。 在功率輸出方面，當供電電壓為24V時，該器件4通道可輸出4×30W的連續功率；用于2.0應用時，輸出功率可達到2×60W；2.1應用場景下，則支持2×30W（高音）與60W（低音）的功率分配，適配不同音響配置的功率要求。 性能與可靠性上，CS8725E的效率可達92%以上，具備36V耐壓設計，同時內置過流保護、短路保護和過熱保護功能，能在異常工作條件下保護芯片，還可降低生產過程中的不良比例。 封裝與應用適配方面，CS8725E采用EFA40纖小封裝，底部設計有散熱焊盤，且具備先進的EMI抑制技術，僅需少量外圍器件即可實現高質量音頻輸出，可應用于車載音頻、家庭音響系統以及緊急呼叫設備等場景。

一 CS8725E的特性

輸出功率: 4通道

VDD=16V@RL=4Ω THD+N=10% Po=4X33W

VDD=24V@RL=8Ω THD+N=1%  Po=4X30W

輸出功率:2.1應用:VDD=24V THD+N=1%(外加散熱片)

Po=2X30W RL=8Ω(高音) Po=60W RL=4Ω(低音)

輸出功率:2.0應用

VDD=20V@RL=4Ω THD+N=1% Po=2X43W

VDD=22V@RL=4Ω THD+N=1% Po=2X50W

VDD=24V@RL=4Ω THD+N=1% Po=2X60W(外加散熱片)

單電源供電,寬電源電壓范圍:5V~26V

音頻系統帶濾波網絡,靜態電流100mA@24V

高可靠性設計:36V耐壓設計單片可實現2.0,2.1.4.0等各種音響組合

效率:92%@PVCC=24V RL=8Ω PO=4X15W

良好短路保護和具備自動恢復功能的溫度保護

良好的失真和防噗聲功能

增強型封裝設計:底部散熱焊盤的EFA40特殊設計

二CS8725E的應用信息

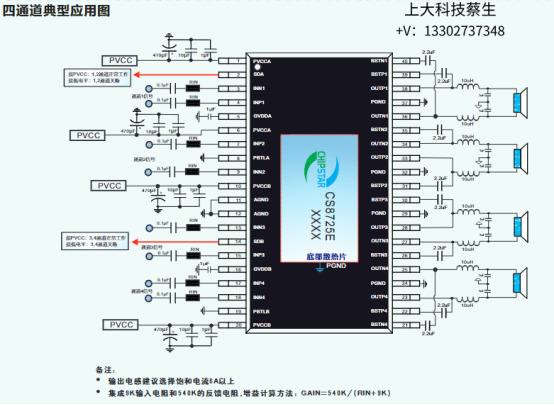

1 四通道典型應用圖

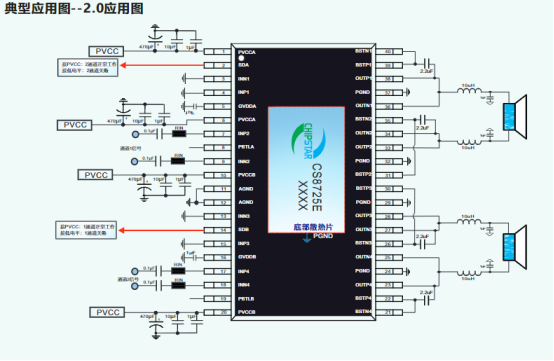

2 2.0典型應用圖

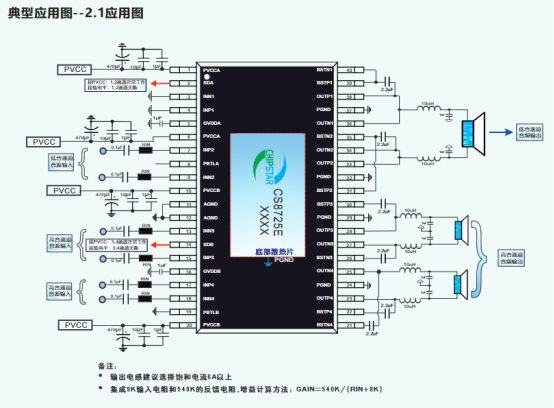

3 2.1典型應用圖

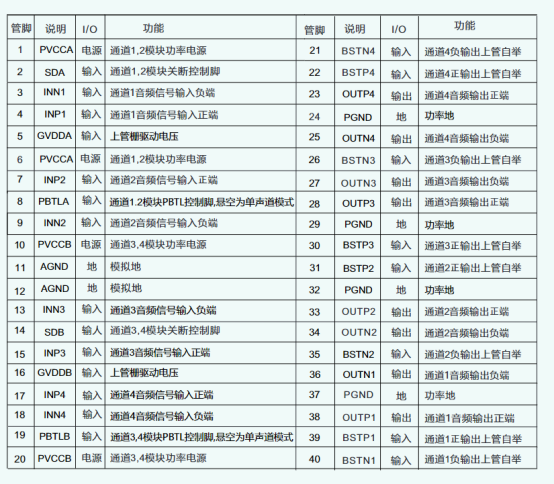

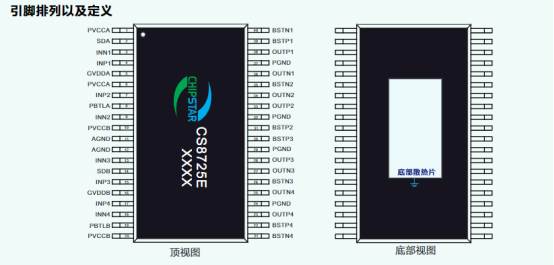

4 引腳排列以及定義

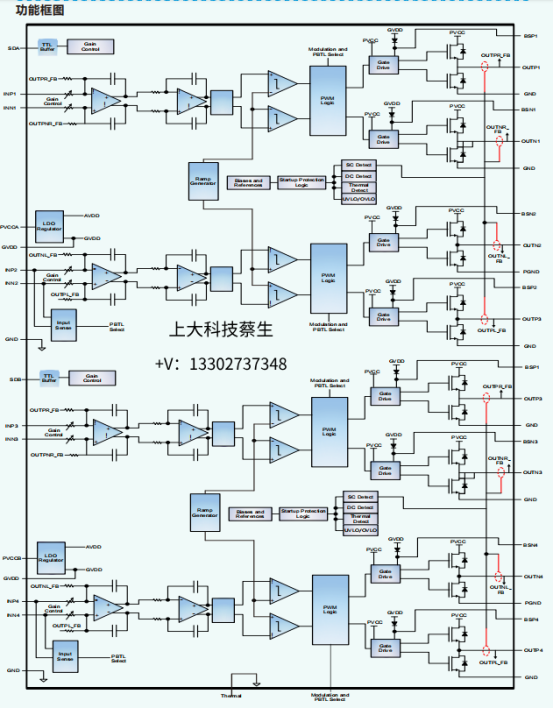

5 功能框圖
