在電子電路設計中，二極管不僅用作整流和限幅，還常常作為開關元件應用在高頻和高速電路里。此類二極管被稱為 開關二極管。它們的核心特性是能夠快速完成導通與關斷，從而不影響電路的工作速度。然而，在實際應用中，工程師常常發現：二極管在電路中表現出 開關速度不夠快 的問題，導致波形畸變、效率下降甚至邏輯錯誤。這一現象的背后有多方面的原因。

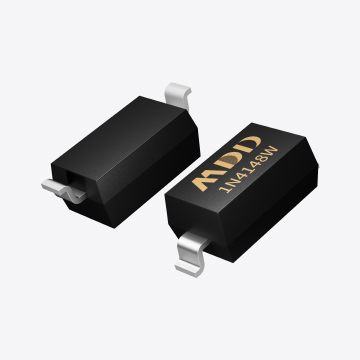

一、反向恢復時間過長二極管在從導通狀態切換到截止狀態時，需要清除 PN 結中的少數載流子，這段過程就形成了 反向恢復時間（trr）。如果 trr 過長，在關斷瞬間會有額外的反向電流流過，造成電壓波形拖尾。在高頻應用中，這種延遲會導致開關管或邏輯電路誤動作，并加大開關損耗。例如，如果在幾十 MHz 的電源電路中使用了傳統整流二極管（如 1N4007），其 trr 可達數 μs，遠遠跟不上電路需求。而高速小信號二極管（如 1N4148）trr 僅 4ns 左右，適合高頻電路。

二、結電容過大開關二極管的 PN 結存在寄生電容，尤其是在反向偏置時，電容值隨電壓變化。這種電容會影響電路的上升/下降沿速度：結電容大 → 電路負載增加 → 信號邊沿變緩；高頻下結電容還會與電路形成低通效應，限制帶寬。因此，在高速數字或射頻電路中，需要選用結電容盡可能小的器件。

三、誤用普通整流二極管在一些電路中，工程師為了降低成本，可能直接使用價格低廉的整流二極管（如 1N400x 系列）替代高速開關二極管。但整流二極管的設計目標是承受較高電壓電流，而不是高速切換。它們的 trr 和結電容遠大于開關二極管，結果就是速度跟不上，導致信號質量下降或電路效率降低。

四、應用環境限制電流超標：當工作電流接近甚至超過額定 If 時，少數載流子積累增加，關斷速度變慢。高溫環境：溫度升高會加劇載流子壽命延長，從而增加 trr。PCB 布局不合理：寄生電感與寄生電容疊加，也會放大二極管的開關延遲問題。

五、解決方案與選型建議選對器件高頻應用（>1 MHz）：應使用高速開關二極管（如 1N4148、BAV99），trr < 4ns；更高頻應用（RF、開關電源二次整流）：建議使用 肖特基二極管，其幾乎沒有反向恢復時間。關注關鍵參數反向恢復時間 trr：越小越快；結電容 Cj：越小越適合高速信號；正向壓降 Vf：過大時會增加功耗和發熱。適當余量選型時電流、電壓要留足 2 倍以上余量，避免因器件過載導致速度下降。優化 PCB 布局高頻二極管盡量靠近負載放置，走線短而寬，降低寄生效應。

開關二極管速度不夠快的根本原因，大多來自 器件本身的特性（trr 大、結電容大）以及 應用不當（誤用整流二極管、電流超標、溫度過高）。作為 FAE，我們建議：在選型時一定要結合電路頻率和接口特性，重點關注 反向恢復時間和結電容 兩大指標，必要時選用肖特基二極管來徹底避免恢復延遲問題。只有這樣，才能確保電路在高速應用中具備足夠的響應速度和可靠性。
