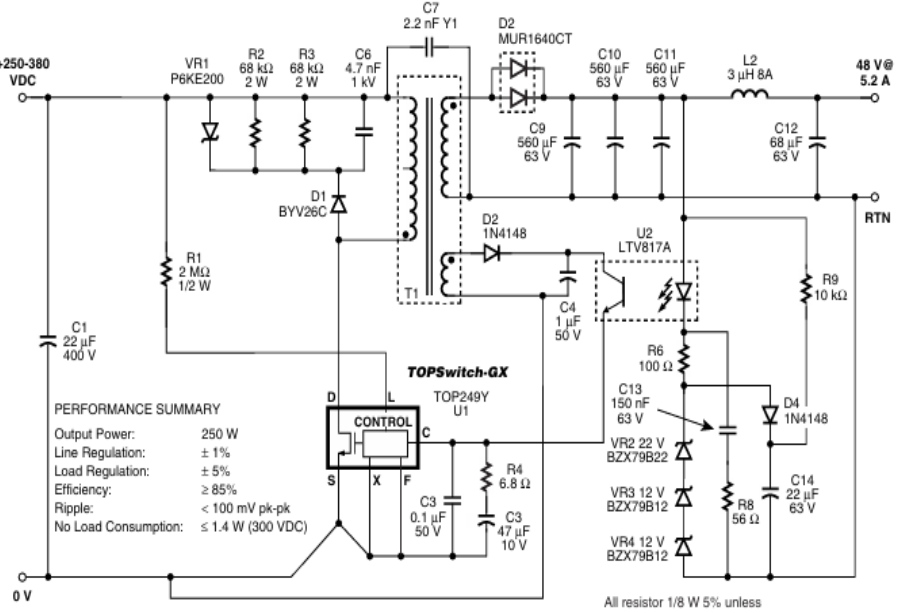

利于TOP249芯片設計的高功率電源，輸入電壓范圍250~380VAC，輸出電壓48V，最大功率可達250W。TOP249的功率能力達到了上限，電流限制通過將X引腳連接到源極設置為內部最大值。但是，通過將一個2 M?的電阻從L引腳連接到直流電源軌，實現了線路感應。如果直流輸入電壓超過450 VDC，則TOPSwitch-GX將停止開關，直到電壓恢復到正常值，以防止設備損壞。

由于高主電流，低漏感變壓器是必不可少的。因此，使用了帶銅箔次級的夾層繞組。即使采用這種技術，漏感能量仍然超過簡單穩壓二極管的功率能力。因此，R2、R3和C6被并聯在VR1上。這些元件的尺寸設計使得在正常工作期間，VR1幾乎沒有功率損耗，而漏能則由R2和R3來耗散。

一個簡單的齊納傳感鏈調節輸出電壓。 VR2、VR3和VR4的電壓降與U2的LED降壓之和給出了所需的輸出電壓。電阻R6限制LED電流并設置整體控制環路的直流增益。 二極管D4和電容C14提供二次軟啟動，在輸出調節之前將電流輸入到控制引腳，從而確保在低電壓和滿負載條件下啟動時輸出電壓達到調節。電阻R9為C14提供放電路徑。電容C13和R8提供控制環路補償，并且由于與如此高的輸出電壓相關的增益而是必需的。

研制開關電源，電磁干擾是一個令人棘手的問題。主要的電磁干擾源經常是dv/dt非常大的開關管的漏極及散熱器。而常規的開關管與金屬底座相連接的恰恰是漏級，因此就產生了強烈的電磁干擾。如果采用TOPSwitch開關方案，就能很好地解決此問題。這是因為TOPSwitch系列器件采用了源極與外殼相連，使金屬底座及散熱器的dv/dt=0，從而降低了電磁干擾，收到了較好的效果。次級整流電路中二極管反向恢復時產生的電流尖峰脈沖波形如圖1所示。如果這個尖峰脈沖超過了漏極電流的最大值Ilim，就會導致開關脈沖提前結束。為了避免這種情況的出現，TOPSwitch系列器件中設有前沿消隱電路。實質上，它是一個延遲電路，即使限流比較器在輸出MOSFET剛導通的一段很短的時間內不導通。
