01、問題現象描述

本期分析一款LED驅動電源在測試3KV正負7次30s30Ω振鈴波測試中，在共模LN-PE90°滅燈，根據EMS測試判定要求：符合如下等級a,b要求才能滿足產品要求。內容可能存在不夠準確或理解有偏差的地方，也歡迎大家指正和交流。

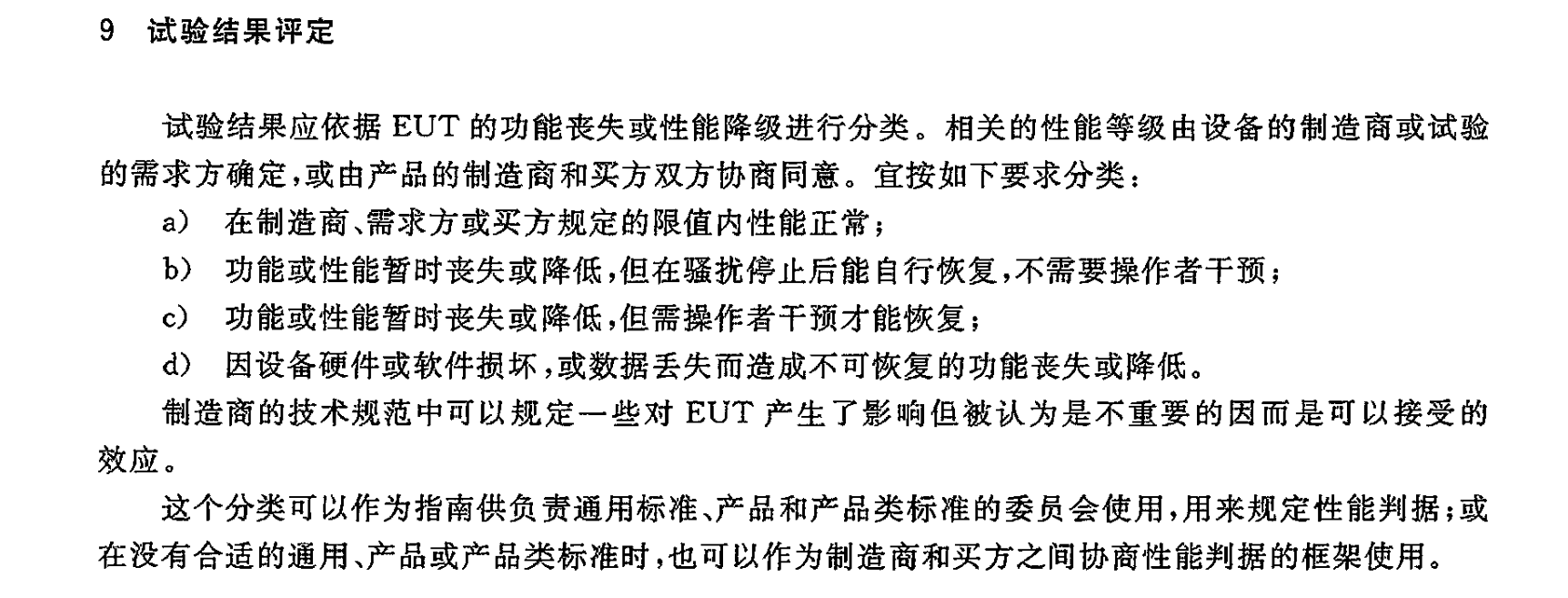

參考國標的判定要求（GB/T 17626.12-2023/IEC 61000-4-12:2017）

顯然，在產品遭受雷擊時必須要滿足等級A或B，該產品上電不能恢復，重新上電不能恢復，判定為ClassC，不合格。

02、問題原因分析

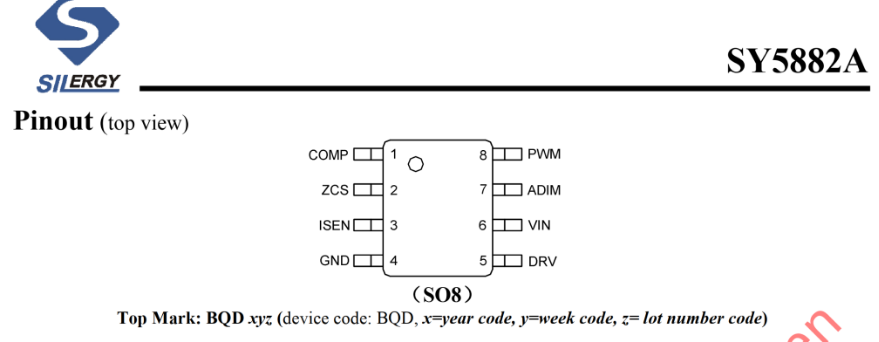

通過短接副邊光耦1腳和2腳，拉低為低電平，反饋給原邊的SY5882A的PWM引腳一直是低電平，相當于副邊反饋不接入，意味著主控回路工作，上電發現沒有輸出，主控IC可能損壞。

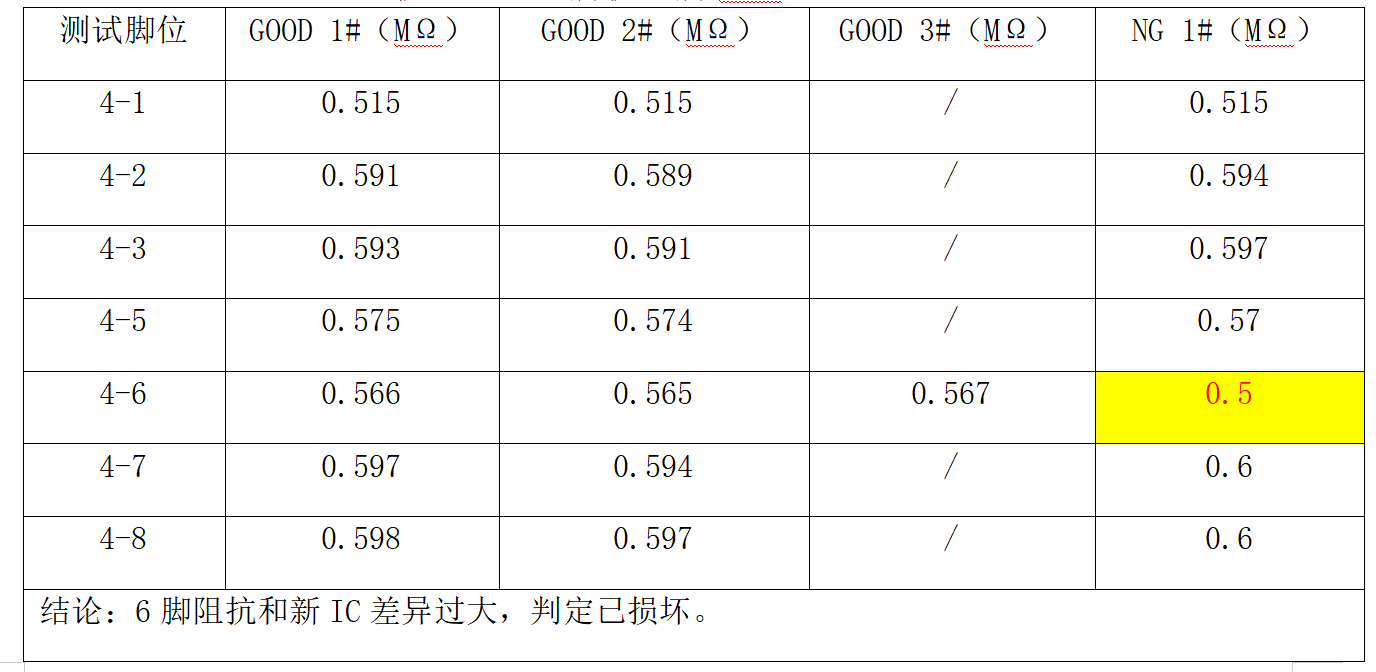

對比新舊SY582A對地阻抗發現是差異比較大的NG1#，6腳供電腳Vin損壞。

03、問題解決方案

IC供電引腳打壞，想到的是加一個TVS保護。

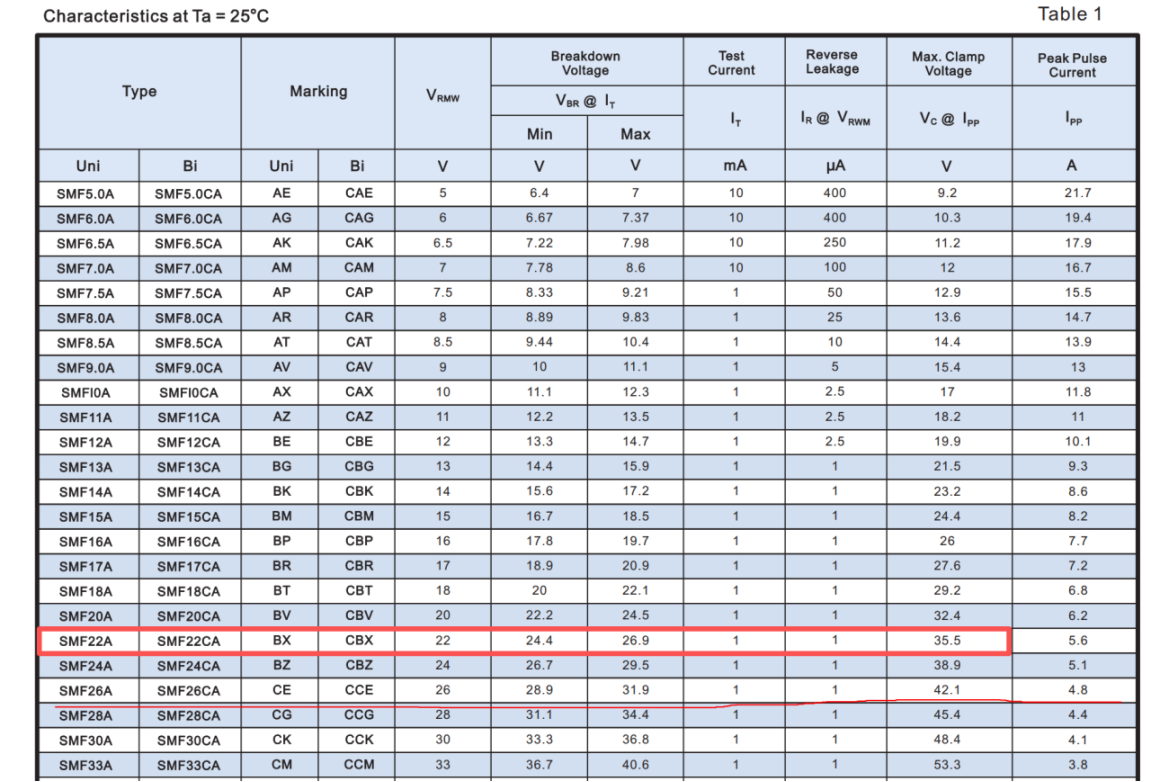

TVS選多大合適？

要知道保護電路的最大耐壓，才能選擇VRWM和VC；

VCC供電電壓是在18V左右，最大反向耐壓VRMW取值在1.2~1.4倍，所以VRWM=1.4*18V=25.2V，可以取值26V，鉗位電壓VC在42.1V，和VCC供電引腳最大26V，有可能多個浪涌過來，鉗位電壓太大反而損壞VCC引腳。

 折中選擇，VRWM為22V（1.2倍）的TVS，鉗位電壓35.5V。

換新的主控IC，背一個TVS（22V），再次進行3KV振鈴波測試，測試PASS。

 04、總結

遇到EMS問題，可以嘗試使用TVS管抑制ESD和浪涌，反應速度快。
