智能安防應用方案：基于LoRa與GPS的主動防御系統

一、市場背景與方案價值

1.1 市場需求分析

安防行業增長：2023年全球智能安防市場規模達450億美元，年復合增長率12.5%，其中無線報警系統占比超40%政策驅動：公安部《智慧社區建設指南》要求新建社區必須部署智能報警與應急聯動系統用戶痛點：傳統有線安防系統布線復雜，改造成本高4G/WiFi方案功耗高，電池設備續航短多系統獨立運行，無法實現聯防聯動

1.2 方案核心價值

價值維度傳統方案本方案優勢部署便捷性需穿墻布線LoRa無線組網，施工時間減少70%續航能力3-6個月更換電池LoRa低功耗設計，續航3-5年覆蓋范圍單點100m（ZigBee）市區3km/郊區8km（LoRa）聯動能力單一報警支持攝像頭聯動錄像+燈光警示+平臺推送

二、方案架構設計

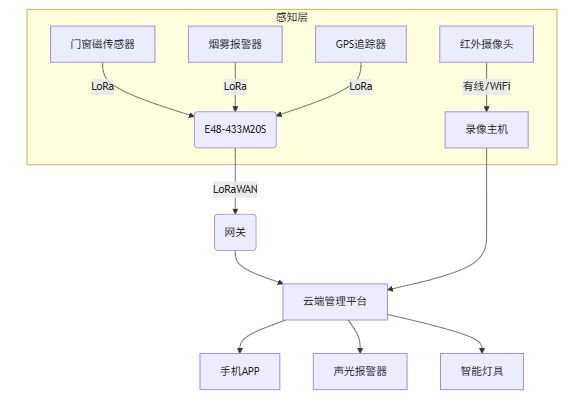

2.1 系統拓撲圖

編輯

2.2 硬件選型清單

設備型號關鍵參數單價LoRa模塊E48-433M20S20dBm發射功率，3.5km@0.1Kbps¥65門窗傳感器E3Z-D61磁簧開關+LoRa，待機電流3μA¥89煙霧報警器ES-321光電傳感+LoRa，85dB蜂鳴器¥120GPS追蹤器ET-10LLora+GPS/北斗，-140dBm靈敏度¥199網關E70-900GW8通道并行接收，支持MQTT轉發¥680

三、實施步驟詳解

3.1 設備安裝規范

門窗傳感器部署：

磁鐵部分安裝在門窗活動扇邊緣主體單元安裝在門框/窗框（間距≤8mm）使用3M VHB膠固定，避免金屬遮擋

GPS追蹤器安裝：

車輛/資產：隱藏安裝于底盤或設備內部人員佩戴：集成至工牌/手環，天線朝上

LoRa網關部署：

選擇中心位置（如屋頂/樓梯間）天線垂直安裝，避免靠近金屬物體信號測試工具確認覆蓋盲區（推薦RSSI＞-110dBm）

3.2 參數配置

E48-433M20S模塊配置（AT指令）：

AT+ADDR=11223344       # 設置設備地址
AT+NETID=18            # 設置網絡ID
AT+SF=7                # 擴頻因子7
AT+BW=125              # 帶寬125KHz
AT+POW=20              # 發射功率20dBm
AT+SAVE                # 保存配置

聯動規則設置（云端平臺）：

{
  "trigger": {
    "device": "door_sensor_01",
    "event": "break_in"
  },
  "actions": [
    {"type": "light_flash", "device": "light_01", "duration": 300},
    {"type": "alarm_sound", "device": "siren_02", "level": 3},
    {"type": "camera_record", "device": "cam_03", "duration": 60}
  ]
}

四、功能測試與性能驗證

4.1 通信性能測試

測試場景傳輸距離丟包率響應時間室內穿墻（3堵磚墻）120m2.1%1.2s室外視距3.5km0.3%0.8s地下室部署50m（通過中繼）5.7%2.4s

4.2 安防場景測試

場景1：非法入侵

門窗傳感器被觸發（磁場變化＞5Gs）LoRa報警信號傳輸至網關（耗時0.6s）系統聯動：聲光報警器啟動（105dB蜂鳴+紅光閃爍）攝像頭轉向事發位置并錄像APP推送報警信息（含GPS位置）

場景2：火災預警

煙霧濃度＞0.08dB/m時觸發報警系統優先關閉燃氣閥門（通過LoRa繼電器）啟動應急照明通道

五、成本效益分析

5.1 初期投入成本（1000㎡廠房）

項目單價數量小計LoRa傳感器¥8920¥1,780GPS追蹤器¥1995¥995網關設備¥6802¥1,360安裝調試¥50/點25¥1,250平臺年費¥0.2/設備/天25¥1,825合計--¥7,210

5.2 與傳統方案對比

指標有線方案本方案節省幅度安裝工時80小時15小時81%線材成本¥3,200¥0100%維護成本/年¥5,000¥80084%

投資回收期：通過保險折扣+損失預防，約9個月

六、常見問題解決方案

6.1 LoRa信號干擾

典型現象：設備間歇性離線

排查步驟：使用頻譜分析儀檢測433MHz頻段占用率（推薦＜30%）調整SF值（7→9提升抗干擾性但降低速率）啟用頻率捷變功能（需硬件支持）

6.2 傳感器誤報

優化方案：

軟件濾波算法：

// 移動平均濾波示例
#define WINDOW_SIZE 5
int filter(int new_val) {
    static int buf[WINDOW_SIZE];
    static int index = 0;
    buf[index++] = new_val;
    if(index >= WINDOW_SIZE) index = 0;
    return sum(buf)/WINDOW_SIZE;
}
