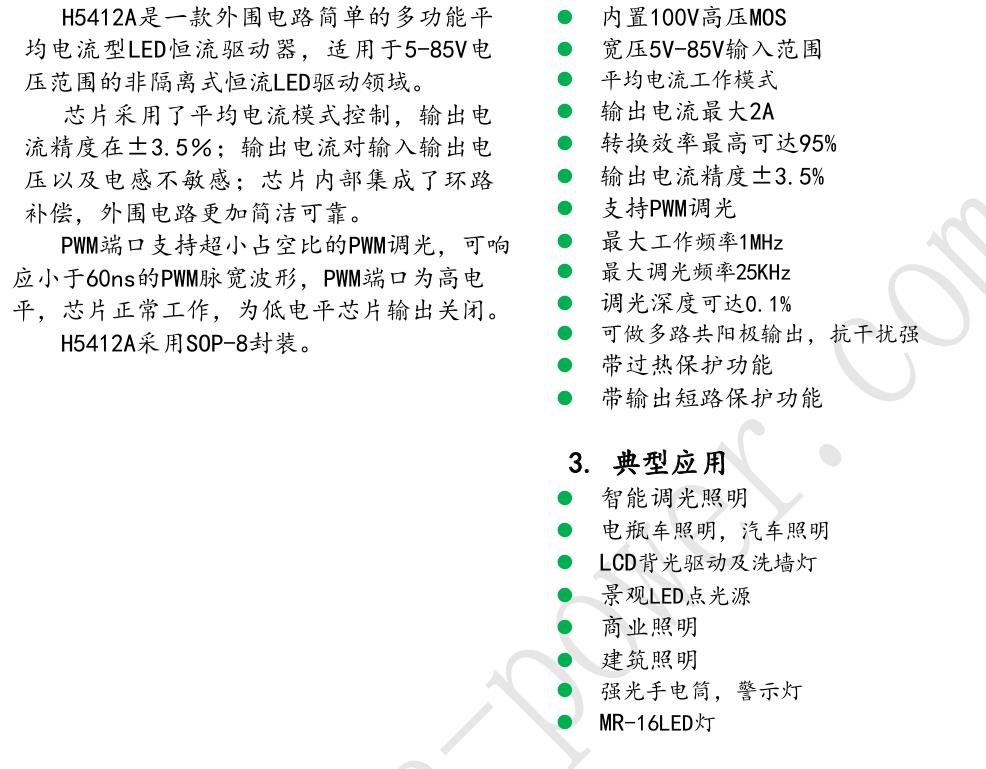

惠海小煒一、概述H5412A 作為一款高精度降壓型 LED 恒流驅動芯片，采用平均電流控制模式打造，同時內置 100V 高壓 MOS 管，其設計定位明確指向 5-85V 寬電壓范圍的非隔離式 LED 驅動場景。在性能表現上，該芯片借助獨特的環路補償技術，搭配 ±3.5% 的精準電流控制能力，能夠實現最高 2A 的穩定輸出電流，尤其適配對驅動精度、穩定性有高要求的照明系統，可充分滿足這類場景下的恒流驅動需求。

二、核心技術特性1.高效能架構-寬輸入電壓范圍：5-85V DC

-最大轉換效率：95%

-工作頻率：≤1MHz

-封裝形式：SOP-8

2.精準電流控制-輸出電流精度：±3.5%（全工況）

-輸入/輸出電壓波動抑制技術

-電感參數容差補償

3.智能調光系統-支持65536級灰度調節

-PWM調光響應時間：<60ns

-最大調光頻率：25kHz

-調光深度：1%

三、保護機制■ 多重安全防護：過溫保護（OTP）、輸出短路保護（SCP）

■ 抗干擾設計：支持多路共陽極拓撲結構

■ EMC優化：外圍電路簡化設計

四、典型應用領域? 智能照明系統：建筑景觀照明、商業空間調光

? 車載照明：電動車/汽車LED模組、警示燈具

? 專業照明設備：強光手電筒、MR-16改造燈組

? 顯示背光系統：LCD背光驅動、LED點陣光源

? 工業照明：洗墻燈、高密度線性照明陣列

五、性能優勢對比相較于傳統LED驅動方案，H5412A具備：

◆ 外圍元件減少40%以上

◆ 系統可靠性提升300%

◆ 調光精度提高2個數量級

◆ 溫度穩定性增強50%
