一、SL8702芯片核心特性概述

SL8702是一款專為高功率LED照明設計的高性能降壓型恒流驅動芯片，其創新性的架構使其在6.5-75V寬輸入電壓范圍內展現出卓越性能。該芯片采用先進的恒流控制算法，實現了±3%以內的超高輸出電流精度，負載調整率低于0.5%，完美適配300W大功率應用場景。

‌三大核心技術突破‌：

‌無頻閃PWM調光‌：支持100Hz以上調光頻率，調光比超過100:1，全程無肉眼可察覺頻閃‌智能功率管理‌：支持10A大電流輸出，配合外置MOS管可實現高效率功率擴展‌雙模調光兼容‌：同時支持PWM數字調光和0-1.8V模擬調光，滿足多樣化調光需求

二、專業級調光技術解析

SL8702的調光系統設計體現了工程智慧的結晶。在PWM調光模式下，芯片內置智能檢測電路，當DIM引腳低電平持續超過40ms時自動進入待機模式，待機電流低于80μA，實現真正的節能控制。調光信號恢復高電平時，系統能快速喚醒響應，確保照明控制的實時性。

‌調光技術亮點‌：

‌混合調光技術‌：PWM信號可自動轉換為平滑的模擬調光效果‌寬頻響應‌：支持高達32kHz的調光頻率，遠超常規照明需求‌軟啟動保護‌：通過LD引腳外接電容可自定義軟啟動時間，避免浪涌電流

三、大功率應用設計要點

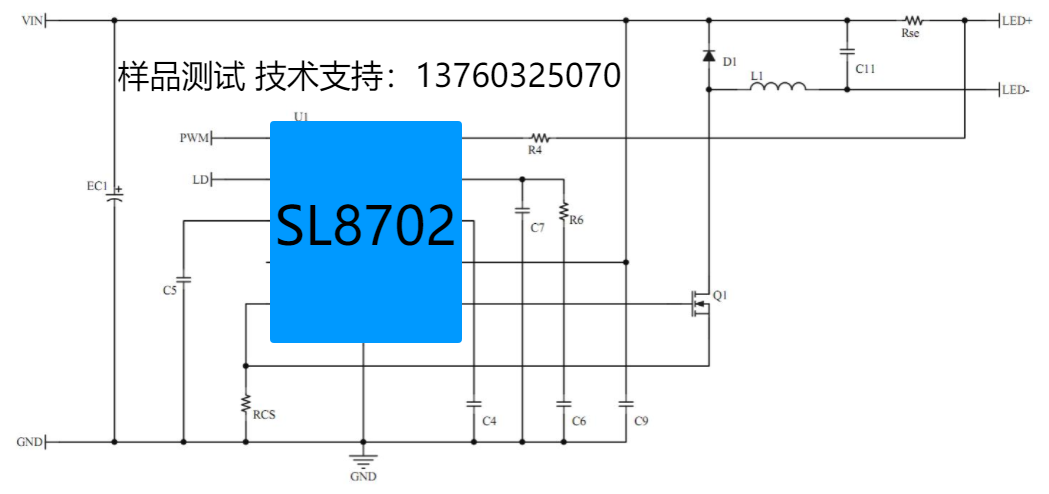

針對300W大功率應用，SL8702采用外置MOS管設計，通過精心布局的驅動電路可穩定支持10A輸出電流。芯片的ESSOP10封裝集成散熱片，配合PCB銅箔散熱設計，確保大電流工作時的溫度穩定性。

‌功率設計關鍵‌：

‌頻率可編程‌：通過FSET引腳選擇130kHz或230kHz開關頻率，平衡效率與EMI‌智能熱管理‌：134℃過溫保護自動降低電流，避免熱失控‌高效轉換‌：典型效率超過95%，大幅降低功率損耗

四、專業應用場景推薦

SL8702的優異性能使其成為高端商業照明和專業照明系統的理想選擇。其無頻閃特性特別適合對光品質要求嚴格的場所，而大功率支持能力則滿足了工業級照明需求。

‌典型應用包括‌：

專業攝影棚照明系統大型商業空間智能照明工業廠房高頂照明建筑輪廓景觀亮化植物工廠專業補光

五、工程實現最佳實踐

在實際電路布局時，需特別注意功率回路設計。GATE驅動走線應盡量短而寬，MOSFET的源極與電流檢測電阻需緊密布局。輸入電容應靠近芯片放置，VDD旁路電容建議選用1μF以上且緊鄰芯片引腳。

‌PCB設計黃金法則‌：

功率地與小信號地單點連接電流檢測路徑遠離開關噪聲源散熱敷銅與芯片EP充分連接敏感信號線做包地保護多層板優先使用完整地平面

SL8702通過其創新的架構和穩健的性能，為工程師提供了構建高效、可靠大功率LED驅動系統的完美解決方案。無論是追求極致光質量的商業空間，還是需要穩定可靠運行的工業環境，這款芯片都能提供專業級的支持，代表著當前LED驅動技術的前沿水平。
