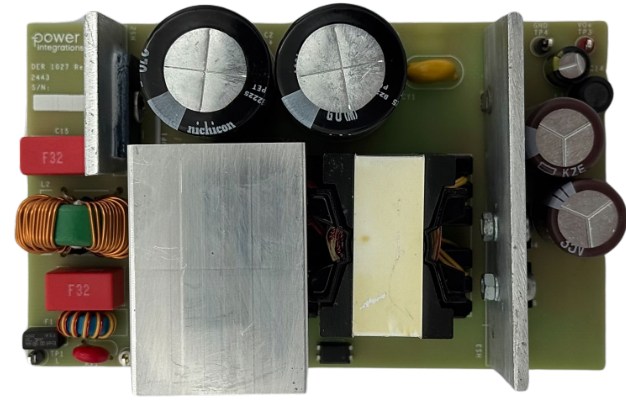

基于TinySwitch 5的工業應用120W隔離反激電源的設計，采用 TTNY5077E離線切換器IC, 該設計在85-265VAC寬輸入電壓范圍內可以提供24V/5A輸出，效率在115VAC時大于90%，230VAC時大于91%，空載功耗小于80mW。TinySwitch-5芯片本身的特性采用先進控制引擎自動調整開關頻率和功率輸出，最高效率可達92%，待機效率高（1%負載下效率最高87%），可滿足歐盟ErP規定的300mW待機功率要求。芯片有兩種封裝形式，表面貼裝封裝無需散熱片可提供高達75W輸出功率。
關鍵技術要點：
供電電源輸入范圍：85–265 VAC（寬范圍兼容不穩定電網）
電壓輸出范圍：24 V/5 A（120 W連續輸出）
電源輸出效率：>90%（115 VAC），>91%（230 VAC）
待機功耗：<80 mW（滿足ErP Lot 9規范）
隔離等級：增強絕緣（工業安全要求）
保護功能：過壓、過流、過熱及輸入欠壓保護
設計拓撲采用采用 單端反激拓撲（Single-Ended Flyback），結構簡潔，成本低，適合多路輸出（可擴展輔助繞組）TinySwitch-5內置650 V MOSFET，簡化驅動設計。

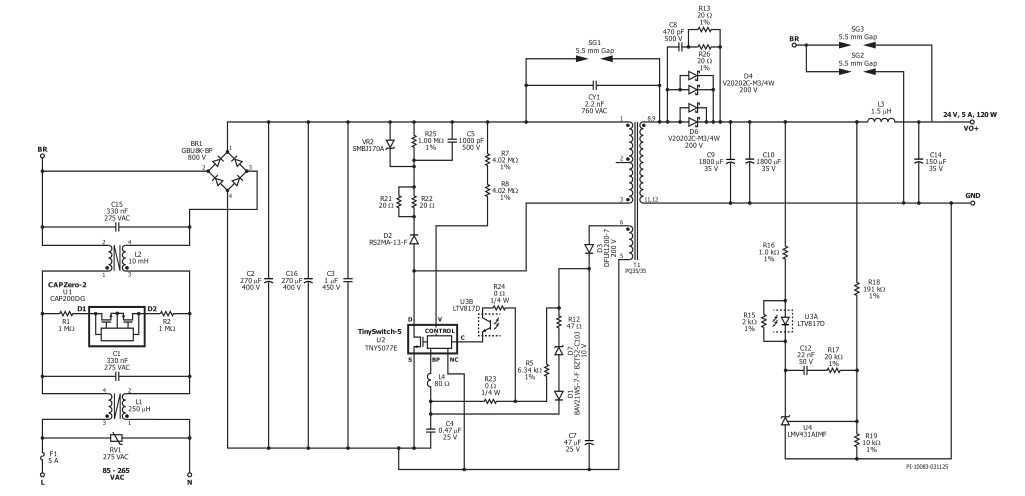

電路原理：
該電源采用TNY5077E離線切換器（U2），采用反激式配置。IC U2具有集成的725 V功率MOSFET。它通過調整功率MOSFET的關斷時間來調節輸出，該時間與饋入其CONTROL引腳的電流成正比。
TTNY5077E離線切換器（U2）將振蕩器、開關控制器、啟動和保護電路以及功率MOSFET集成在一個單片IC中。電源變壓器（T1）初級繞組的一側連接到大容量電容器C2和C16的正極，另一側連接到U2的DRAIN引腳。C3提供更靠近交換節點的額外過濾。當MOSFET關斷時，變壓器的漏電感在漏極節點上感應出電壓尖峰。尖峰振幅受到由D2、R21、R22、R25、VR2和C5組成的RCDZ箝位網絡的限制。RCDZ裝置防止電容器C5兩端的電壓放電低于最小值（由VR2的額定電壓定義），從而最大限度地減少箝位損耗。
在輕載和空載條件下。電阻器R21和R22與電容器C5一起使用，以抑制高頻振鈴并改善EMI。選擇這種安排是為了減少輕載和空載條件下的鉗位損耗。連接在初級和次級側之間的Y電容器CY1有助于改善EMI。
EMI濾波采用：
兩級π型濾波（X電容+共模電感+Y電容），抑制傳導干擾X電容：0.47 μF；共模電感：10 mH；
整流濾波采用：
全橋整流+高壓電解電容（計算容值≥2 μF/W）整流橋：GBU806；輸入電容：450 V/220 μF
鉗位電路采用：
RCD吸收網絡（優化漏感能量回收），抑制漏極電壓尖峰R：10 kΩ/2 W；C：1 nF/1 kV；D：UF4007
輸出整流采用：
同步整流（提高效率）或肖特基二極管（低成本）肖特基：STPS30L60CG（60 V/30 A）
主控IC采用：
TinySwitch-5系列TNY5077E（通孔封裝）內置650 V MOSFET，支持190 W峰值，
輸出電容采用：
低ESR電解+陶瓷電容并聯2×470 μF/35 V + 10 μF陶瓷滿足紋波<240 mVpp（5% Vo）
散熱設計采用：
散熱片鋁基板+鰭片散熱器溫升≤40℃（環境25℃）
若需多路獨立輸出（如12 V/5 V），可采用多相控制架構分散功率，本方案設計，可直接用于工業設備輔助電源、PLC控制系統等場景。
