推挽全橋原邊VDS波形振蕩

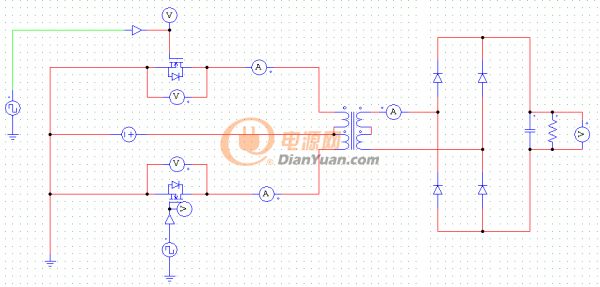

新手，正在做一個推挽+全橋的升壓電路,原理圖如下圖所示：

其中,變壓器變比1:10,原邊勵磁電感3uH，原邊額定輸入20V，副邊額定輸出200V，測試負載 200歐姆；

搭了個簡單的環境實驗了一下,發現原邊VDS和副邊回路電流的波形振蕩的比較嚴重,如下圖所 示:

其中，綠色和黃色是原邊MOS的驅動，藍色副邊回路上的電流，使用電流互感器測得的波形。

想向論壇里的各位專家求助，這個振蕩是怎么產生的，有沒有辦法消除或者改進一下呢？

全部回復(7)
正序查看
倒序查看
Jery2019
LV.2
2
2021-04-12 13:11

自己頂一下。

請各位前輩幫忙看看，小弟先謝謝了！

0
回復
2021-04-12 19:02
@Jery2019
自己頂一下。請各位前輩幫忙看看，小弟先謝謝了！
負載太輕了
0
回復
Jery2019
LV.2
4
2021-04-12 19:41
@電子小螞蟻
負載太輕了
謝謝您的回復。現在負載確實很輕，但是負載越重，電流越大，振蕩也就隨之更加劇烈呢。
0
回復
2021-04-12 19:58
用電流互感器測試電流波形?不該用電流探頭來測量電流波形嗎？
0
回復
Jery2019
LV.2
6
2021-04-12 21:47
@BEYOND1993
用電流互感器測試電流波形?不該用電流探頭來測量電流波形嗎？
我們的實驗條件比較差,沒有電流探頭,只能用電流互感器間接測量了.
0
回復
09-04 11:41

樓主，這個振蕩的問題后面解決了嗎，真心求教，也遇到了一樣的問題

0
回復
HWXHQDQ
LV.5
8
09-05 22:50

第一，原邊線圈加RC吸收，第二，如果是全閉環的，輸出整流與蕊波電容之間加續流電感，第三，調整反饋電路，比較器的輸出與輸入的反饋參數要對應你的變壓器（變壓器的變比對的情況下）修改。最后還不行的就要換下驅動管，和改變下線路排布。問題就來來去去這些希望幫到你！
